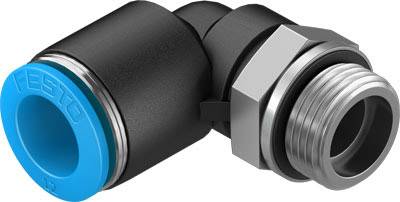

FESTO Winkelverbinder 186124 QSL-G3/8-12 Außengewinde: 3/8" (10 mm) Rohr-Ø: 12 mm Gewinde-Maß: G3/8" 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
4 Stück (Nur solange der Vorrat reicht)
Anzahl
Gesamt (CHF 4.81 / Stück)
CHF 7.10
-32 %
CHF 4.81
zzgl. MwSt.
Nur noch 4 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Winkelverbinder QSL-G3/8-12
Technische Daten
- Baugröße: Standard
- Nennweite: 10 mm
- Dichtungsart am Einschraubzapfen: Dichtring
- Einbaulage: beliebig
- Gebindegröße: 10
- Konstruktiver Aufbau: Push-Pull-Prinzip
- Betriebsdruck kompletter Temperaturbereich in bar (Spanne): -0.95, 6
- Temperaturabhängiger Betriebsdruck in bar (Spanne): -0.95, 14
- Maritime Klassifizierung: siehe Zertifikat
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-],Wasser gemäß Herstellererklärung unter www.festo.com
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Umgebungstemperatur in °C (Spanne): -10, 80
- Nenn-Anziehdrehmoment: 15.5 Nm
- Toleranz zum Nenn-Anziehdrehmoment: ± 20 %
- Produktgewicht: 37 g
- Pneumatischer Anschluss 1: Außengewinde G3/8
- Pneumatischer Anschluss 2: für Schlauch Außendurchmesser 12 mm
- Farbe Lösering: blau
- Werkstoffhinweis: RoHS konform
- Werkstoff Gehäuse: PBT
- Werkstoff Lösering: POM
- Werkstoff Schlauchdichtung: NBR
- Werkstoff Schlauchklemmsegment: hochlegierter Stahl rostfrei
- Dokumente: Datenblatt zu 186124
- Artikelzustand: Neu
- Einzelgewicht: 0.037 kg
- Ursprungsland**: TW
- Zolltarifnummer: 74122000
- RoHS konform: Ja
- Hersteller: Festo
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Produkt-Art
Winkelverbinder
- Rohr-Ø
12 mm
- Gewinde-Maß
G3/8"
- Außengewinde
3/8" (10 mm)
- Herst.-Teilenr.
186124
- Ausführung
QSL-G3/8-12
- Vakuum
-0.95 bar
- Umgebungstemperatur
-10. 80 °C
- Anzahl Anschlüsse
2 x
- Betriebsdruck (max.)
6 bar
- Min. Betriebsdruck
-0.95 bar
- Material
PBT
- Material-Eigenschaft
rostfrei
- Max. Umgebungstemperatur
80 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1893512 FESTO Winkelverbinder 186124 QSL-G3/8-12 Außengewinde: 3/8" (10 mm) Rohr-Ø: 12 mm Gewinde-Maß: G3/8" 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1893512 FESTO Winkelverbinder 186124 QSL-G3/8-12 Außengewinde: 3/8" (10 mm) Rohr-Ø: 12 mm Gewinde-Maß: G3/8" 1 St.
Information
Information 1893512 FESTO Winkelverbinder 186124 QSL-G3/8-12 Außengewinde: 3/8" (10 mm) Rohr-Ø: 12 mm Gewinde-Maß: G3/8" 1 St.
Beschreibung
L-Steckverschraubung QSL-G3/8-12 360° ausrichtbar, Außengewinde mit Außensechskant. Baugröße=Standard, Nennweite=10 mm, Dichtungsart am Einschraubzapfen=Dichtring, Einbaulage=beliebig, Gebindegröße=10
