Abbildung ähnlich
Abbildung ähnlich

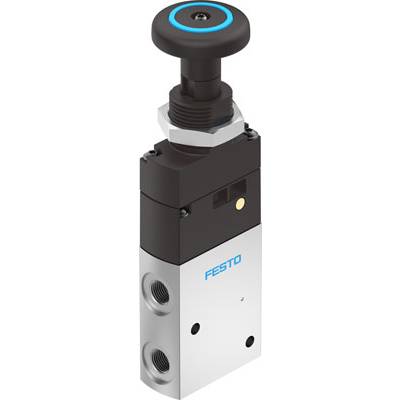

FESTO VHEF-PTCZ-M32-M-G14 Tasterventil -0.95 bis 10 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 122.06 / Stück)
CHF 122.06
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Abluftfunktion: drosselbar
- Anschluss Steuerhilfsluft 12/14: M5
- Anschluss Steuerluft 12: M5
- Anwendungshinweis: nur von Hand betätigen
- Baubreite: 20 mm
- Befestigungsart: Fronttafeleinbau - mit Durchgangsbohrung - wahlweise:
- Betätigungsart: manuell
- Betätigungskraft: 24.5 N
- Betriebsdruck: -0.95 - 10 bar
- Betriebsdruck Mpa: -0.095 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dichtprinzip: weich
- Einbaulage: beliebig
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Teller-Sitz
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B1/B2-L
- Max. Schaltfrequenz: 0.5 Hz
- Mediumstemperatur: -10 - 60 °C
- Nennweite: 6 mm
- Normalnenndurchfluss: 870 l/min
- Pneumatischer Anschluss 1: G1/4
- Pneumatischer Anschluss 2: G1/4
- Pneumatischer Anschluss 3: G1/4
- Produktgewicht: 161 g
- Rückstellart: mechanische Feder
- Steuerart: vorgesteuert
- Steuerdruck: 43.5 - 145 psi
- Steuerdruck MPa: 0.3 - 1 MPa
- Steuerluftversorgung: extern
- Strömungsrichtung: reversibel
- Überdeckung: Nullüberdeckung
- Umgebungstemperatur: -10 - 60 °C
- Ventilfunktion: 3/2 offen/geschlossen monostabil
- Werkstoff Deckel: PA-verstärkt
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoffhinweis: RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Produkt-Art
Tasterventil
- Anzeigebereich (min.)
-0.95 bar
- Anzeigebereich (max.)
10 bar
- Ausführung
Teller-Sitz
- Betriebstemperatur
-10 bis 60 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
60 °C
- Herst.-Teilenr.
5299712
- Material (Details)
Deckel: PA-verstärkt. Dichtungen: NBR. Gehäuse: Alu-Knetlegierung. eloxiert
- Anschluss
G1/4
- Anschluss
G 1/4
- Befestigung
Fronttafeleinbau - mit Durchgangsbohrung - wahlweise:
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
-0.95 bar
- Betriebsdruck-Bereich
-0.95 bis 10 bar
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Betätigungsart
manuell
- Dichtungsmaterial
NBR
- Max. Durchfluss
870 l/min
- Funktion
drosselbar
- Gehäusematerial
Aluminium-Knetlegierung
- Gewicht
161 g
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Nennweite
6
- Nennweite
6 mm
- Breite
20 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- Schalt-Frequenz
0.5 Hz
- Betätigung
manuell
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2801772 FESTO VHEF-PTCZ-M32-M-G14 Tasterventil -0.95 bis 10 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801772 FESTO VHEF-PTCZ-M32-M-G14 Tasterventil -0.95 bis 10 bar 1 St.
Beschreibung
Tasterventil VHEF-PTCZ-M32-M-G14 Ventilfunktion=3/2 offen/geschlossen monostabil, Betätigungsart=manuell, Baubreite=20 mm, Normalnenndurchfluss=870 l/min, Betriebsdruck Mpa=-0,095 - 1 MPa
