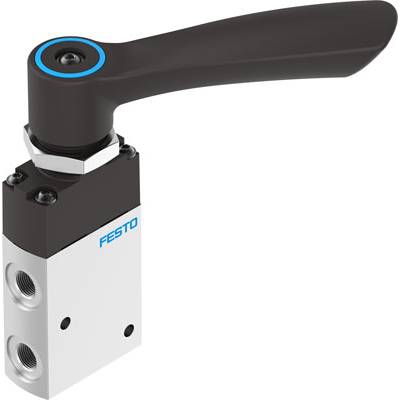

FESTO VHEF-HT-B32-G18 Handhebelventil -0.95 bis +10 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 107.26 / Stück)
CHF 107.26
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Abluftfunktion: drosselbar
- Anwendungshinweis: nur von Hand betätigen
- Baubreite: 20 mm
- Befestigungsart: Fronttafeleinbau - mit Durchgangsbohrung - wahlweise:
- Betätigungsart: manuell
- Betätigungsmoment: 0.7 Nm
- Betriebsdruck: -0.95 - 10 bar
- Betriebsdruck Mpa: -0.095 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dichtprinzip: weich
- Einbaulage: beliebig
- Entriegelungsmoment: 0.4 Nm
- Handhilfsbetätigung: rastend
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Teller-Sitz
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B1/B2-L
- Max. Querkraft auf die Betätigung: 200 N
- Max. Schaltfrequenz: 0.5 Hz
- Max. Kraft auf die Betätigung: 200 N
- Mediumstemperatur: -10 - 60 °C
- Nennweite: 5.6 mm
- Normalnenndurchfluss: 750 l/min
- Pneumatischer Anschluss 1: G1/8
- Pneumatischer Anschluss 2: G1/8
- Pneumatischer Anschluss 3: G1/8
- Produktgewicht: 236 g
- Steuerart: direkt
- Strömungsrichtung: reversibel
- Überdeckung: Nullüberdeckung
- Umgebungstemperatur: -10 - 60 °C
- Ventilfunktion: 3/2 bistabil
- Werkstoff Deckel: PA-verstärkt
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoff Hebel: PA-verstärkt
- Werkstoffhinweis: RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Produkt-Art
Handhebelventil
- Anzeigebereich (min.)
-0.95 bar
- Anzeigebereich (max.)
10 bar
- Ausführung
Teller-Sitz
- Betriebstemperatur
-10 bis 60 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
60 °C
- Herst.-Teilenr.
8080940
- Material (Details)
Deckel: PA-verstärkt. Dichtungen: NBR. Gehäuse: Alu-Knetlegierung. eloxiert. Hebel: PA-verstärkt
- Anschluss
G1/8
- Anschluss
G 1/8
- Befestigung
Fronttafeleinbau - mit Durchgangsbohrung - wahlweise:
- Betriebsdruck (max.)
+10 bar
- Betriebsdruck (min.)
-0.95 bar
- Betriebsdruck-Bereich
-0.95 bis +10 bar
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Betätigungsart
manuell
- Dichtungsmaterial
NBR
- Max. Durchfluss
750 l/min
- Funktion
drosselbar
- Gehäusematerial
Aluminium-Knetlegierung
- Gewicht
236 g
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Nennweite
5.6 mm
- Nennweite
5.6 mm
- Breite
20 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- Schalt-Frequenz
0.5 Hz
- Betätigung
manuell
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2802823 FESTO VHEF-HT-B32-G18 Handhebelventil -0.95 bis +10 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802823 FESTO VHEF-HT-B32-G18 Handhebelventil -0.95 bis +10 bar 1 St.
Beschreibung
Handhebelventil VHEF-HT-B32-G18 Ventilfunktion=3/2 bistabil, Betätigungsart=manuell, Baubreite=20 mm, Normalnenndurchfluss=750 l/min, Betriebsdruck Mpa=-0,095 - 1 MPa
