FESTO Vakuumsaugdüse VABF-S4-2-V2B1-G38-CB-VH-30-A 8067142 30 V G 3/8 Nennweite (Details) 3 mm Gehäusematerial Aluminium

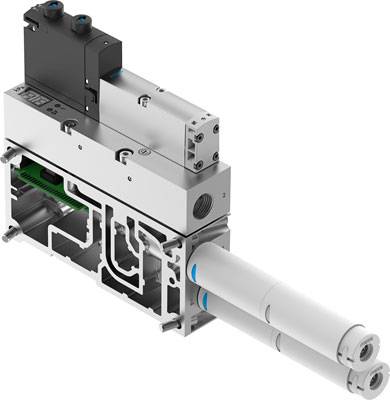

Industrieventil-Schnittmodell zeigt interne Kanäle und Verbindungselemente, veranschaulicht Funktionsweise und Aufbau des Ventils.

Abbildung ähnlich

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 1’133.16 / Stück)

CHF 1’133.16

zzgl. MwSt.

Kostenfreier Versand

nur CHF 92.85

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzeigeart: LED - LED-Anzeige - 2-stellig
Anzeigebereich Anfangswert: 0 MPa
Anzeigebereich Endwert: 0.099 MPa
Bauart Schalldämpfer: offen
Baubreite: 35 mm
Belüftungszeit bei Nennbetriebsdruck: 0.2 s
Betätigungsart: elektrisch
Betriebsdruck: 4 - 8 bar
Betriebsdruck für max. Saugvolumenstrom: 6 bar
Betriebsdruck für max. Vakuum: 6 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Betriebsspannungsbereich DC: 21.6 - 30 V
Darstellbare Einheiten: kPa
Druckmessbereich: -1 bar
Einbaulage: beliebig
Einschaltdauer: 1
Einstellbereich Hysterese: 0 - 0.09 MPa
Einstellbereich Schwellwerte: 0 - 0.099 MPa
Einstellmöglichkeiten: Teach-In - über Parametersätze
Ejektorcharakteristik: hohes Vakuum - Standard
Elektrische Ansteuerung: Feldbus
Elektrischer Anschluss: über CPX
Genauigkeit FS: 3 %FS
Handhilfsbetätigung: rastend - verdeckt - tastend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
Integrierte Funktion: Rückschlagventil - Schalldämpfer offen - Vakuumschalter - Einschaltventil elektrisch - Drossel - Luftsparfunktion elektrisch - Abwurfimpuls elektrisch
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Leerlaufstrom: 30 mA
Max. Saugvolumenstrom gegen Atmosphäre: 167 l/min
Max. Vakuum: 0.092 MPa
Mediumstemperatur: -5 - 50 °C
Messgröße: Relativdruck
Messprinzip: piezoresistiv
Nennbetriebsdruck: 6 bar
Nennweite Lavaldüse: 3 mm
Pneumatischer Anschluss 3: Schalldämpfer offen
Produktgewicht: 955 g
Schalldruckpegel bei Nennbetriebsdruck: 75 dB(A)
Schaltfunktion: Fenster-Komparator - Schwellwert-Komparator
Schaltzustandsanzeige Sensor: LED
Schutzart: IP65
Schutzklasse: III
Signalzustandsanzeige: LED
Steuerdruck: 4 - 10 bar
Umgebungstemperatur: -5 - 50 °C
Vakuumanschluss: G3/8
Ventilfunktion: 5/3 belüftet
Verpolungsschutz: für alle elektrischen Anschlüsse
Werkstoff Dichtungen: HNBR - NBR
Werkstoff Fangdüse: POM
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Platte: Aluminium-Druckguss
Werkstoff Regulierschraube: hochlegierter Stahl rostfrei
Werkstoff Schalldämpfer: POM - PU-Schaum
Werkstoff Schrauben: Stahl
Werkstoff Strahldüse: Aluminium-Knetlegierung
Werkstoffhinweis: RoHS konform
Wiederholbarkeit Schaltwert FS: 0.01
Zulassung: RCM Mark

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Vakuumsaugdüse

Betriebsspannung: 30 V

Gehäusematerial: Aluminium-Knetlegierung

Anschluss: G 3/8

Betriebsdruck (max.): 8 bar

Betriebstemperatur: -5 °C (min)

Min. Betriebstemperatur: -5 °C

Betätigung: elektrisch

Herst.-Teilenr.: 8067142

Betriebsdruck (min.): 4 bar

Dichtungsmaterial: HNBR
NBR

Funktion: 5/3 belüftet

Gewicht: 955 g

Medien-Temperatur Bereich: -5 bis 50 °C

Max. Medien-Temperatur: 50 °C

Min. Medien-Temperatur: -5 °C

Medium: Druckluft

Nennweite: 3 mm

Besonderheiten: elektrisch betätigt

: IP65

Steuerdruck (max.): 10 bar

Steuerdruck (min.): 4 bar

Max. Umgebungstemperatur: +50 °C

Min. Umgebungstemperatur: -5 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2800172 FESTO Vakuumsaugdüse VABF-S4-2-V2B1-G38-CB-VH-30-A 8067142 30 V G 3/8 Nennweite (Details) 3 mm Gehäusematerial Aluminium

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2800172 FESTO Vakuumsaugdüse VABF-S4-2-V2B1-G38-CB-VH-30-A 8067142 30 V G 3/8 Nennweite (Details) 3 mm Gehäusematerial Aluminium

Beschreibung

Vakuumsaugdüse VABF-S4-2-V2B1-G38-CB-VH-30-A Baubreite=35 mm, Nennweite Lavaldüse=3 mm, Bauart Schalldämpfer=offen, Betätigungsart=elektrisch, Verpolungsschutz=für alle elektrischen Anschlüsse
