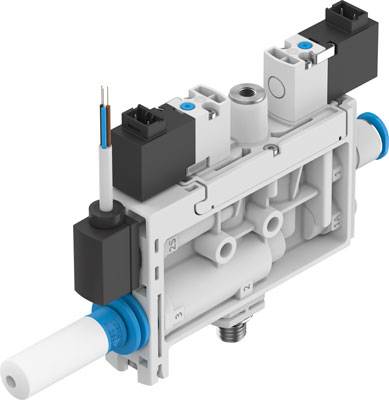

FESTO Vakuumsaugdüse OVEL-10-H-15-PQ-VM7-UA-C-A-V1V-H3 8129122 24 V/DC M7 Nennweite (Details) 0.95 mm Gehäusematerial PA
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 203.47 / Stück)
CHF 203.47
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Analogausgang: 0 - 10 V
- Bauart Schalldämpfer: offen
- Befestigungsart: mit Durchgangsbohrung
- Belüftungszeit bei Nennbetriebsdruck mit Abwurfimpuls: 1 s
- Betriebsdruck: 2 - 7 bar
- Betriebsdruck für max. Saugvolumenstrom: 4 bar
- Betriebsdruck für max. Vakuum: 3.8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Betriebsspannungsbereich DC: 21.6 - 26.4 V
- Betriebsspannungsbereich DC Sensor: 18 - 30 V
- Druckmessbereich: -1 bar
- Einbaulage: beliebig
- Einschaltdauer: 1
- Ejektorcharakteristik: hohes Vakuum - Standard
- Elektrischer Anschluss Ausgang, Anschlussart: Kabel
- Elektrischer Anschluss Ausgang, Anschlusstechnik: offenes Ende
- Elektrischer Anschluss Ausgang, Anzahl Pole/Adern: 3
- Elektrischer Anschluss Ausgang, Funktion: Sensor
- Elektrischer Anschluss Eingang, Anschlussart: 2x Stecker
- Elektrischer Anschluss Eingang, Anschlusstechnik: Anschlussbild H
- Elektrischer Anschluss Eingang, Anzahl Pole/Adern: 2
- Elektrischer Anschluss Eingang, Befestigungsart: Rastverriegelung
- Elektrischer Anschluss Eingang, Funktion: Abwurfimpuls - Vakuumerzeugung
- Farbe Kabelmantel: grau
- Filterfeinheit: 40 µm
- Handhilfsbetätigung: tastend
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
- Integrierte Funktion: Schalldämpfer offen - Einschaltventil elektrisch - Drossel - Filter - Abwurfimpuls elektrisch - Drucktransmitter
- Kabeldurchmesser: 2.9 mm
- Kabellänge: 2.5 m
- KC-Zeichen: KC-EMV
- Konstruktiver Aufbau: T-Form
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Leiter-Nennquerschnitt: 0.14 mm2
- Leitungseigenschaft: schleppkettentauglich
- Max. Saugvolumenstrom gegen Atmosphäre: 21 l/min
- Max. Vakuum: 0.92
- Mediumstemperatur: 0 - 50 °C
- Messverfahren: Piezoresistiver Drucksensor
- Nennbetriebsdruck: 4 bar
- Nennweite Lavaldüse: 0.95 mm
- Pneumatischer Anschluss 1: für Schlauch Außendurchmesser 6 mm
- Pneumatischer Anschluss 3: Schalldämpfer offen
- Produktgewicht: 88 g
- Rastermaß: 15 mm
- Schalldruckpegel bei Nennbetriebsdruck: 68 dB(A)
- Schutzart: IP40
- Spulenkennwerte: 24 V DC: 1 W
- Toleranz Kabeldurchmesser: ± 0,1 mm
- Umgebungstemperatur: 0 - 50 °C
- Vakuumanschluss: M7
- Ventilfunktion: geschlossen
- Werkstoff Anschlussgewinde: POM
- Werkstoff Dichtungen: NBR
- Werkstoff Fangdüse: POM
- Werkstoff Filter: POM
- Werkstoff Gehäuse: PA-verstärkt
- Werkstoff Kabelmantel: PVC
- Werkstoff Regulierschraube: Stahl
- Werkstoff Schalldämpfer: PE
- Werkstoff Schrauben: Stahl
- Werkstoff Strahldüse: Aluminium-Knetlegierung
- Werkstoffhinweis: RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Typ
8129122
- Produkt-Art
Vakuumsaugdüse
- Betriebsspannung
24 V/DC
- Gehäusematerial
PA
- Anschluss
M7
- Max. Durchfluss
21 l/min
- Betriebsdruck (max.)
7 bar
- Betriebstemperatur
0 bis 50 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
50 °C
- Stromleistungsaufnahme
1 W
- Ausführung
T-Form
- Herst.-Teilenr.
8129122
- Betriebsdruck (min.)
2 bar
- Dichtungsmaterial
NBR
- Funktion
geschlossen
- Gewicht
88 g
- Medien-Temperatur Bereich
0 bis 50 °C
- Max. Medien-Temperatur
50 °C
- Min. Medien-Temperatur
0 °C
- Medium
Druckluft
- Nennweite
0.95 mm
IP40
- Max. Umgebungstemperatur
+50 °C
- Min. Umgebungstemperatur
0 °C
- Kabellänge
2.5 m
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2800230 FESTO Vakuumsaugdüse OVEL-10-H-15-PQ-VM7-UA-C-A-V1V-H3 8129122 24 V/DC M7 Nennweite (Details) 0.95 mm Gehäusematerial PA
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800230 FESTO Vakuumsaugdüse OVEL-10-H-15-PQ-VM7-UA-C-A-V1V-H3 8129122 24 V/DC M7 Nennweite (Details) 0.95 mm Gehäusematerial PA
Beschreibung
Vakuumsaugdüse OVEL-10-H-15-PQ-VM7-UA-C-A-V1V-H3 Nennweite Lavaldüse=0,95 mm, Rastermaß=15 mm, Bauart Schalldämpfer=offen, Einbaulage=beliebig, Ejektorcharakteristik=(* hohes Vakuum, * Standard)
