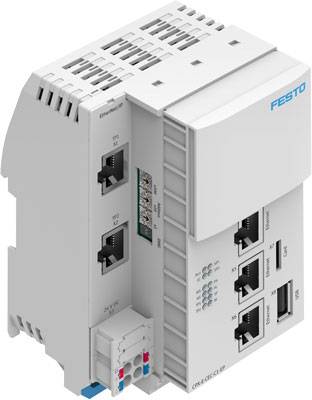

Abbildung ähnlich
FESTO Steuerung 4252744 CPX-E-CEC-M1-EP 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Gesamt (CHF 1'999.95 / Stück)
CHF 1'999.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Abmessungen B x L x H: 75,9 mm x 124,3 mm x 82,5 mm
- Bearbeitungszeit: ca. 200 µs/1 k Anweisung
- Bedienelemente: DIP-Schalter für RUN/STOP - Optional: Bedieneinheit CDSB - Drehschalter für Adresseinstellung
- Befestigungsart: mit Hutschiene
- CPU Daten: 512 MB RAM - Dual Core 766 MHz
- Diagnose per LED: Force mode
- Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren: typ. 150 mA
- Einstellung IP-Adresse: DHCP - über CoDeSys - optional: über Bedieneinheit CDSB
- Ethernet-Schnittstelle, Anschlussart: 2x Dose
- Ethernet-Schnittstelle, Anschlusstechnik: RJ45
- Ethernet-Schnittstelle, Anzahl Pole/Adern: 8
- Ethernet-Schnittstelle, Funktion: Switch - Diagnose
- Ethernet-Schnittstelle, Protokoll: EasyIP - Modbus TCP - OPC-UA - TCP/IP
- Ethernet-Schnittstelle, Übertragungsgeschwindigkeit: 10 Mbit/s - 100 Mbit/s
- Feldbus Schnittstelle: Ethernet
- Feldbus-Schnittstelle 2, Anschlussart: Dose
- Feldbus-Schnittstelle 2, Anschlusstechnik: RJ45
- Feldbus-Schnittstelle 2, Anzahl Pole/Adern: 8
- Feldbus-Schnittstelle 2, Art: Ethernet
- Feldbus-Schnittstelle 2, Funktion: Busanschluss weiterführend
- Feldbus-Schnittstelle 2, Galvanische Trennung: ja
- Feldbus-Schnittstelle 2, Protokoll: EtherCAT Master
- Feldbus-Schnittstelle 2, Übertragungsrate: 100 Mbit/s
- Feldbus-Schnittstelle, Anschlussart: 2x Dose
- Feldbus-Schnittstelle, Anschlusstechnik: RJ45
- Feldbus-Schnittstelle, Anzahl Pole/Adern: 8
- Feldbus-Schnittstelle, galvanische Trennung: ja
- Feldbus-Schnittstelle, Max. Adressvolumen Ausgänge: 512 Byte
- Feldbus-Schnittstelle, Max. Adressvolumen Eingänge: 512 Byte
- Feldbus-Schnittstelle, Protokoll: EtherNet/IP
- Feldbus-Schnittstelle, Übertragungsrate: 100 Mbit/s
- Funktionsbausteine: und andere - CPX-E Diagnosestatus - CPX-E Diagnosetrace kopieren - CPX-E Moduldiagnose lesen
- Hinweis zur Umgebungstemperatur: -5 - 60 °C bei vertikalem Einbau
- KC-Zeichen: KC-EMV
- Konfigurations-Unterstützung: CODESYS V3 - Bedieneinheit CDSB
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Lagertemperatur: -20 - 70 °C
- Max. Stromversorgung: 08:00:00
- Max. Adressvolumen Ausgänge: 64 Byte
- Max. Adressvolumen Eingänge: 64 Byte
- Max. Anzahl Module: 10
- Merker: Variablenkonzept CoDeSys - 120 kB remanente Daten
- Modulparameter: Bündelung Kanalalarme - Diagnose Unterspannung - Kanalalarme Unterspannung - Prozesswertdarstellung Analogmodule
- Nennbetriebsspannung DC Elektronik/Sensoren: 24 V
- Netzausfallüberbrückung: 20 ms
- Produktgewicht: 288 g
- Programmiersoftware: CODESYS provided by Festo
- Programmspeicher: 100 MB Anwenderprogramm
- Pufferzeit Echtzeituhr: 3 Wochen
- Rastermaß: 18.9 mm
- Relative Luftfeuchtigkeit: 95 % - nicht kondensierend
- Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
- Schutz gegen direktes und indirektes Berühren: Funktionskleinspannung mit sicherer Trennung (PELV)
- Schutzart: IP20
- Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
- Spannungsversorgung, Anschlussart: Klemmleiste
- Spannungsversorgung, Anschlusstechnik: Federzugklemme
- Spannungsversorgung, Anzahl Pole/Adern: 4
- Spannungsversorgung, Funktion: Elektronik und Sensoren
- Spannungsversorgung, Hinweis zum Leiterquerschnitt: 0,2 - 2,5 mm² für Leiter flexibel ohne Aderendhülse
- Spannungsversorgung, Leiterquerschnitt: 0.2 - 1.5 mm2
- Speichermedium: Micro SD <= 32 GB - USB-Stick <= 32 GB
- Systemparameter: Diagnosespeicher - Failsafe-Reaktion - Systemstart
- Umgebungstemperatur: -5 - 50 °C
- USB-Schnittstelle: USB 2.0
- Werkstoff Gehäuse: PA
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Zertifikat ausstellende Stelle: UL E239998
- Zulässige Spannungsschwankungen Elektronik/Sensoren: ± 25 %
- Zulassung: RCM Mark - c UL us - Listed (OL)
- Zusätzliche Funktionen: CODESYS V3 mit SoftMotion
- Produkt-Art
Steuerung
- Ausführung
CPX-E-CEC-M1-EP
- Herst.-Teilenr.
4252744
- Länge
124.3 mm
- Max. Umgebungstemperatur
+50 °C
- Min. Umgebungstemperatur
-5 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2803518 FESTO Steuerung 4252744 CPX-E-CEC-M1-EP 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803518 FESTO Steuerung 4252744 CPX-E-CEC-M1-EP 1 St.
Beschreibung
Steuerung CPX-E-CEC-M1-EP Abmessungen B x L x H=75,9 mm x 124,3 mm x 82,5 mm, Rastermaß=18,9 mm, CPU Daten=(* 512 MB RAM, * Dual Core 766 MHz), Diagnose per LED=Force mode, Konfigurations-Unterstützung=(* Bedieneinheit CDSB, * CODESYS V3)
