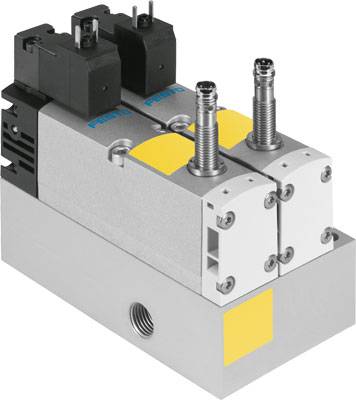

Abbildung ähnlich

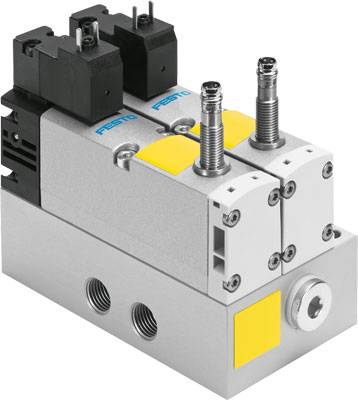

FESTO Steuerblock 569819 VOFA-L26-T52-M-G14-1C1-APP 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Gesamt (CHF 864.95 / Stück)
CHF 864.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Abluftfunktion: drosselbar
- Anschluss Manometer: G1/4
- Baubreite: 65 mm
- Befestigungsart: mit Durchgangsbohrung
- Betätigungsart: elektrisch
- Betriebsdruck: 3 - 10 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Betriebsspannungsbereich DC Sensor: 10 - 30 V
- Dichtprinzip: weich
- Einbaulage: beliebig
- Einschaltdauer: 1
- Elektrischer Anschluss: Anschlussbild Form C nach EN 175301-803 - ohne Schutzleiter - nach EN 175301-803
- Entspricht Norm: EN 60947-5-2
- Handhilfsbetätigung: keine
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hinweis zur Zwangsdynamisierung: Schaltfrequenz mindestens 1x pro Woche
- KC-Zeichen: KC-EMV
- Konstruktiver Aufbau: Kolben-Schieber
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Kurzschlussfestigkeit Sensor: taktend
- Leerlaufstrom Sensor: <= 10 mA mA
- Max. magnetisches Störfeld: 60 mT
- Max. negativer Prüfimpuls bei 1 Signal: 800 µs
- Max. positiver Prüfimpuls bei 0 Signal: 1000 µs
- Max. Schaltfrequenz Sensor: 5000 Hz
- Max. Ausgangsstrom Sensor: 200 mA
- Mediumstemperatur: -5 - 50 °C
- Messprinzip: induktiv
- Nenneinsatzhöhe: 1000 m nach VDE 0580
- Normalnenndurchfluss: 950 l/min
- Performance Level PL: Manipulationssicherheit, Schutz gegen unerwarteten Anlauf bis Kategorie 4, Performance Level e - Reversieren der Bewegung / bis Kategorie 4, Performance Level e
- Pneumatischer Anschluss 1: G1/4
- Pneumatischer Anschluss 2: G1/4
- Pneumatischer Anschluss 3: G1/4
- Pneumatischer Anschluss 4: G1/4
- Pneumatischer Anschluss 5: G1/4
- Produktgewicht: 1138 g
- Restwelligkeit Sensor: ± 10 %
- Rückstellart: mechanische Feder
- Schalldruckpegel: 85 dB(A)
- Schaltausgang: PNP
- Schaltelementfunktion: Öffner
- Schaltstellungsabfrage: Ruhestellung mit Sensor
- Schaltzeit aus: 56 ms
- Schaltzeit ein: 22 ms
- Schaltzustandsanzeige Sensor: LED
- Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Schutz gegen direktes und indirektes Berühren: Schutzklasse nach EN60950/IEC 950 - Funktionskleinspannung mit sicherer Trennung (PELV)
- Schutzart: IP65 - NEMA 4
- Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Sensoranschluss: M8x1 - 3-polig - Stecker
- Sicherheitsfunktion: Manipulations-/Anlaufschutz - Reversieren der Bewegung
- Signalzustandsanzeige: mit Zubehör
- Spannungsfall Sensor: <= 2 V V
- Spulenkennwerte: 24 V DC: 1,8 W
- Steuerart: vorgesteuert
- Steuerdruck: 3 - 10 bar
- Steuerluftversorgung: intern
- Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Strömungsrichtung: nicht reversibel
- Überdeckung: positive Überdeckung
- Umgebungstemperatur: -5 - 50 °C
- Ventil - Sensorschaltzeit aus: 11 ms
- Ventil - Sensorschaltzeit ein: 60 ms
- Ventilfunktion: 5/2 monostabil
- Verpolungsschutz Sensor: für alle elektrischen Anschlüsse
- Werkstoff Dichtungen: FPM - HNBR - NBR
- Werkstoff Gehäuse: PA - Aluminium-Druckguss
- Werkstoff Schrauben: Stahl - verzinkt
- Werkstoffhinweis: RoHS konform
- Zertifikat ausstellende Stelle: UL MH19482
- Zulässige Spannungsschwankungen: -1.5
- Zulassung: c UL us - Recognized (OL)
- Produkt-Art
Steuerblock
- Ausführung
VOFA-L26-T52-M-G14-1C1-APP
- Herst.-Teilenr.
569819
- Max. Umgebungstemperatur
+50 °C
- Min. Umgebungstemperatur
-5 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2803528 FESTO Steuerblock 569819 VOFA-L26-T52-M-G14-1C1-APP 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803528 FESTO Steuerblock 569819 VOFA-L26-T52-M-G14-1C1-APP 1 St.
Beschreibung
Steuerblock VOFA-L26-T52-M-G14-1C1-APP Ventilfunktion=5/2 monostabil, Betätigungsart=elektrisch, Baubreite=65 mm, Normalnenndurchfluss=950 l/min, Betriebsdruck=3 - 10 bar
