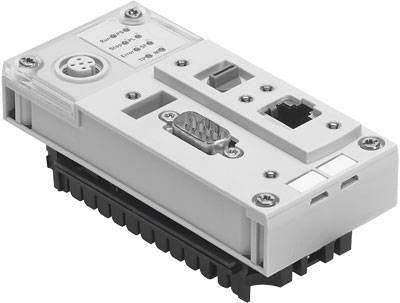

Abbildung ähnlich
FESTO Steuerblock 567347 CPX-CEC-C1 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 769.95 / Stück)
CHF 769.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Abmessungen B x L x H: 50 mm x 107 mm x 55 mm
- Baudrate: 10/100 Bit/s nach IEEE 802.3 (10BaseT) bzw. 802.3u (100BaseTx)
- Bearbeitungszeit: ca. 200 µs/1 k Anweisung
- Bedienelemente: DIL-Schalter für CAN Abschluss
- Drehschalter für RUN/Stop
- Control-Interface: CAN-Bus
- CPU Daten: 32 MB Flash
- 32 MB RAM
- Prozessor 400 MHz
- Eigenstromaufnahme bei Betriebsspannung: typ. 85 mA
- Einstellung IP-Adresse: DHCP
- über CoDeSys
- über MMI
- Ethernet, Anschlussstecker: RJ45
- Buchse
- 8-polig
- Ethernet, Anzahl: 1
- Ethernet, Datenübertragungsgeschwindigkeit: 10/100 Mbit/s
- Ethernet, Unterstützte Protokolle: TCP/IP, EasyIP, Modbus TCP
- Ethernet-Schnittstelle: RJ 45 (Buchse, 8-polig)
- Feldbus Schnittstelle: CAN-Bus
- Feldbus-Schnittstelle, Anschlusstechnik: Stecker
- Sub-D
- 9-polig
- Feldbus-Schnittstelle, galvanische Trennung: ja
- Feldbus-Schnittstelle, Übertragungsrate: 125, 250, 500, 800, 1000kbit/s
- über Software einstellbar
- Funktionsbausteine: CPX Moduldiagnose lesen
- CPX Diagnosestatus
- CPX Diagnosetrace kopieren
- und andere
- Gerätespezifische Diagnose: Kanal- und modulorientierte Diagnose
- Unterspannung/Kurzschluss Module
- Diagnose-Speicher
- Gesamtanzahl Achsen: 31
- Konfigurations-Unterstützung: CODESYS V2.3
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Lagertemperatur: -20 ... 70 °C
- LED-Anzeige busspezifisch: TP: Link/Traffic
- LED-Anzeige produktspezifisch: ERR: Laufzeitfehler SPS
- M: Modify/Forcen aktiv
- PL: Lastversorgung
- PS: Elektronikversorgung, Sensorversorgung
- RUN: SPS Status
- SF: Systemfehler
- STOP: SPS Status
- Merker: 30 kB remanente Daten
- 8 MB globaler Datenspeicher
- Variablenkonzept CoDeSys
- Nennbetriebsspannung DC: 24 V
- Nennbetriebsspannung DC Lastspannung: ohne Pneumatik: 18 ... 30V
- 24 V
- mit Pneumatik Typ Midi/Maxi: 21,6 ... 26,4V
- mit Pneumatik Typ CPA: 20,4 ... 26,4V
- mit Pneumatik Typ MPA: 18 ... 30V
- Netzausfallüberbrückung: 10 ms
- Parametrierung: CODESYS V2.3
- Produktgewicht: 155 g
- Programmiersoftware: CODESYS provided by Festo V2.3
- Programmiersprache: nach IEC 61131-3
- Kontaktplan (KOP)
- Anweisungsliste (AWL)
- Strukturierter Text
- Funktionsplan
- Ablaufsprache
- zusätzlich CFC
- Programmierung, Bedienungssprache: DE, EN
- Programmierung, Unterstützung Dateihandling: ja
- Programmspeicher: 4 MB Anwenderprogramm
- Protokoll: CODESYS Level 2
- EasyIP
- Modbus TCP
- TCP/IP
- Relative Luftfeuchtigkeit: 95 %
- nicht kondensierend
- Schutzart: IP65
- IP67
- Umgebungstemperatur: -5 ... 50 °C
- Werkstoff Gehäuse: PA-verstärkt
- PC
- Werkstoffhinweis: RoHS konform
- Zusätzliche Funktionen: Diagnose Funktionen
- Motion Funktion für elektrische Antriebe
- Produkt-Art
Steuerblock
- Ausführung
CPX-CEC-C1
- Herst.-Teilenr.
567347
- Länge
107 mm
- Max. Umgebungstemperatur
+50 °C
- Min. Umgebungstemperatur
-5 °C
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204529 FESTO Steuerblock 567347 CPX-CEC-C1 1 St.
Beschreibung
FESTO CPX-CEC-C1 Control block, P/n: 567347
