FESTO Steckverschraubung gewinkelt QSKL-M5-4 153294 -0.95 bis 14 bar Außengewinde M5

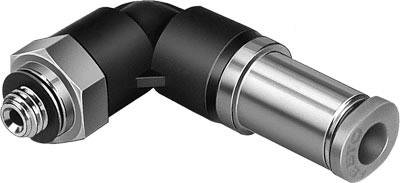

Ein L-förmiger pneumatischer Schnellanschluss mit einem Metall- und Kunststoffgehäuse, verwendet zur sicheren Rohrverbindungssysteme.

Datenblatt (PDF)

Lieferung Fr., 16. Okt.

Anzahl

Stück

Gesamt (CHF 11.98 / Stück)

CHF 11.98

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Steckverschraubung gewinkelt QSKL-M5-4

Technische Daten

Geölter Betrieb möglich

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:-:-]

Produkt-Art: Steckverschraubung gewinkelt

Außengewinde: M5

Betriebstemperatur: -10 bis 80 °C

Min. Betriebstemperatur: -10 °C

Max. Betriebstemperatur: 80 °C

Herst.-Teilenr.: 153294

Material (Details): PBT

Betriebsdruck (max.): 14 bar

Betriebsdruck (min.): -0.95 bar

Betriebsdruck-Bereich: -0.95 bis 14 bar

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1894637 FESTO Steckverschraubung gewinkelt QSKL-M5-4 153294 -0.95 bis 14 bar Außengewinde M5

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1894637 FESTO Steckverschraubung gewinkelt QSKL-M5-4 153294 -0.95 bis 14 bar Außengewinde M5

Information

Information 1894637 FESTO Steckverschraubung gewinkelt QSKL-M5-4 153294 -0.95 bis 14 bar Außengewinde M5

Beschreibung

L-Sperr-Steckverschraubung QSMKL-M5-4

Nennweite: 1.4 mm
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: Außengewinde M5
Pneumatischer Anschluss 2: für Schlauch Außen-Ø 4 mm
Dichtungsart am Einschraubzapfen: Dichtring
Einbaulage: beliebig
Bauform: L-Form
Betriebsdruck kompletter Temperaturbereich: -13775
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Nenn-Anziehdrehmoment: 1.2 NM
Toleranz zum Nenn-Anziehdrehmoment: ± 20 %
Werkstoff Einschraubzapfen: Messing vernickelt
Werkstoff-Hinweis: RoHS konform
Baugröße: Mini
Produktgewicht: 7 G
Werkstoff Gehäuse: PBT
Befestigungsart: Außensechskant SW8
Konstruktiver Aufbau: Push-Pull-Prinzip
Temperaturabhängiger Betriebsdruck: -13775
Farbe Lösering: blau
Werkstoff Lösering: POM
Werkstoff Schlauchdichtung: NBR
Werkstoff Schlauchklemmsegment: hochlegierter Stahl rostfrei
Schlaucheinstecktiefe: 12.8 MM
Zulässiger Schlauchtyp: PAN-
