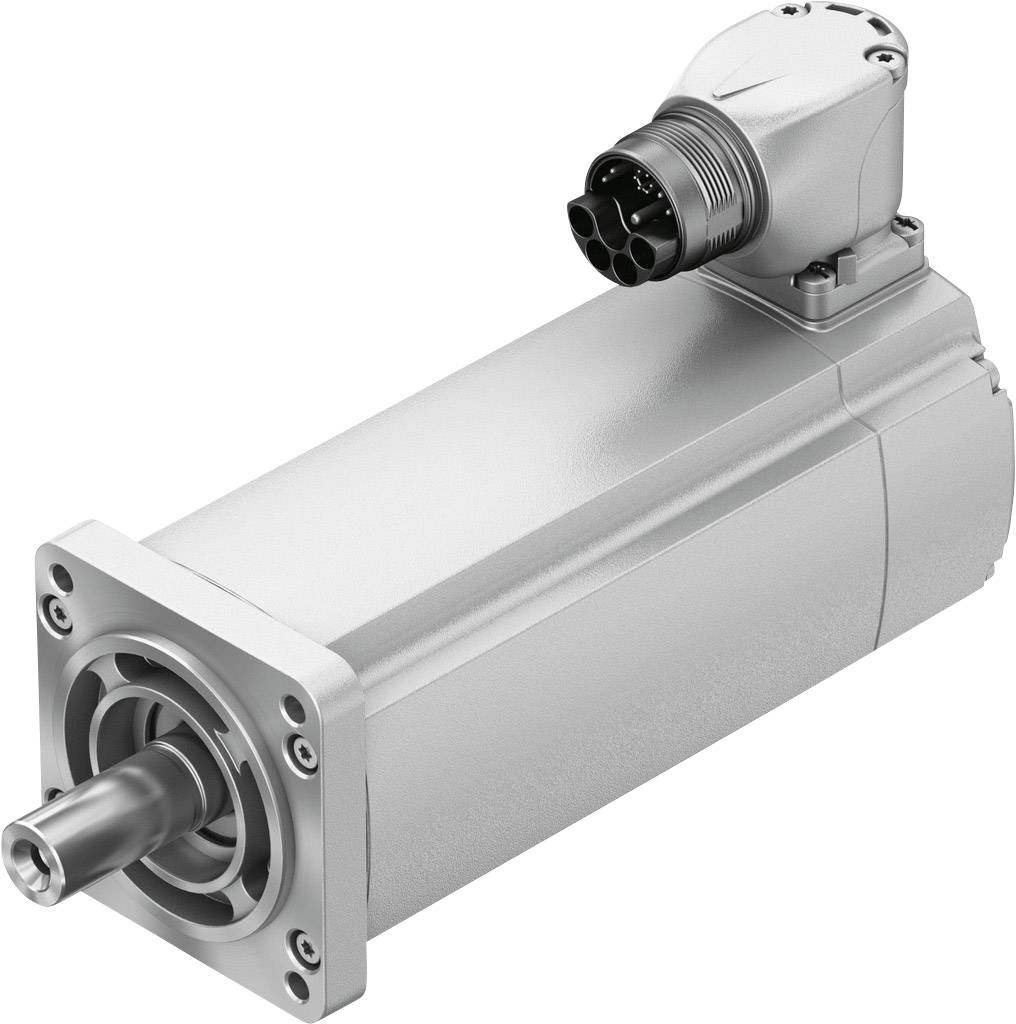

FESTO Servomotor 5242217 EMMT-AS-60-L-HS-RM 3.2 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 971.28 / Stück)
CHF 971.28
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Lagertemperatur: -20 °C - +70 °C
- Relative Luftfeuchtigkeit: 0 - 90 %
- Hinweis zur Umgebungstemperatur: bis 80°C mit Derating -1.5 %/°C
- Max. Aufstellhöhe: 4.000 m
- Hinweis zur max. Aufstellhöhe: ab 1.000 m nur mit Derating von -1 % pro 100 m
- Max. Wicklungstemperatur: 155 °C
- Bemessungsklasse nach EN 60034-1: S1
- Temperaturüberwachung: Digitale Motortemperaturübertragung per EnDat 2.2
- Motorbauform nach EN 60034-7: IM B5, IM V1, IM V3
- Einbaulage: beliebig
- Hinweis zur Schutzart: IP40 Motorwelle ohne RWDR, IP65 Motorwelle mit RWDR, IP67 für Motorgehäuse inklusive Anschlusstechnik
- Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955: N
- Wuchtgüte: G 2.5
- Rastmoment: 1 % vom Spitzendrehmoment
- Lebensdauer Lager bei Nennbedingungen: 20.000 h
- Schnittstellencode Motor Out: 60P
- Elektrischer Anschluss 1, Anschlussart: Hybrid-Stecker
- Elektrischer Anschluss 1, Anschlusstechnik: M23x1
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 15
- Verschmutzungsgrad: 2
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Wicklungsschaltart: Stern innen
- Polpaarzahl: 5
- Stillstandsdrehmoment: 1.66 Nm
- Spitzendrehmoment: 5.6 Nm
- Max. Drehzahl: 11.900 1/min
- Max. mechanische Drehzahl: 16.000 1/min
- Dauerstillstandsstrom: 3.8 A
- Spitzenstrom: 18.3 A
- Motorkonstante: 0.44 Nm/A
- Stillstandsdrehmomentkonstante: 0.52 Nm/A
- Spannungskonstante Phase-Phase: 31.2 mVmin
- Wicklungswiderstand Phase-Phase: 2.68 Ohm
- Wicklungsinduktivität Phase-Phase: 7 mH
- Wicklung Längsinduktivität Ld (Phase): 4.2 mH
- Wicklung Querinduktivität Lq (Phase): 5 mH
- Elektrische Zeitkonstante: 3 ms
- Thermische Zeitkonstante: 43 min
- Thermischer Widerstand: 1 K/W
- Messflansch: 250 x 250 x 15 mm, Stahl
- Gesamtabtriebsträgheitsmoment: 0.403 kgcm²
- Zulässige axiale Wellenbelastung: 70 N
- Zulässige radiale Wellenbelastung: 350 N
- Rotorlagegeber: Encoder absolut multi turn
- Rotorlagegeber Herstellerbezeichnung: EQI 1131
- Rotorlagegeber absolut erfassbare Umdrehungen: 4.096
- Rotorlagegeber Schnittstelle: EnDat 22
- Rotorlagegeber Messprinzip: induktiv
- Rotorlagegeber Betriebsspannung DC: 5 V
- Rotorlagegeber Betriebsspannungsbereich: 3.6 V/DC - 14 V/DC
- Rotorlagegeber Positionswerte pro Umdrehung: 524.288
- Rotorlagegeber Auflösung: 19 Bit
- Rotorlagegeber Systemgenauigkeit Winkelmessung: -120 ... 120 arcsec
- Herst.-Teilenr.
5242217
- Typ
EMMT-AS-60-L-HS-RM
IP40
- Nennstrom
3.2 A
- Nennspannung
565 V
- Nennleistung
440 W
- Drehzahl
3000 U/min
- Nenndrehmoment
1.4 Nm
- Pole
15
- Max. Umgebungstemperatur
+40 °C
- Min. Umgebungstemperatur
-15 °C
- Gewicht
1910 g
- UKCA
Ja
- Produkt-Art
Servomotor
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2207844 FESTO Servomotor 5242217 EMMT-AS-60-L-HS-RM 3.2 A
Beschreibung
• Dynamische, bürstenlose,
permanenterregte SynchronServomotoren
• Extrem geringes Rastmoment –
unterstützt hohen Gleichlauf
auch bei geringen Drehzahlen
• Digitales Absolutmesssystem
wählbar:
– Singleturn
– Multiturn, batterielos
• Einfache Anschlusstechnik
(OCP: One cable plug) – Hybridleitung: Motor- und Anschlussleitung für Versorgung und
Encoder in einem
• Anschlussstecker am Motor
ausrichtbar
• Drehmoment optimiert
• Drehzahl optimiert
• Schutzart:
– IP40 (Motorwelle)
– IP67 (Motorgehäuse mit Anschlusstechnik)
– IP65 (Motorwelle mit Radialwellendichtring aus PTFE)
• Motortemperaturübertragung
digital per EnDat 2.2; Motorschutz über CMMT-AS
• Optional:
– Haltebremse
– Welle mit Passfeder
– Motorwelle mit Radialwellendichtring
