Name: FESTO Schwenk-Lineareinheit 535442 CLR-20-20-L-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 32 mm 1 St.
Brand: FESTO
SKU: 2118421
Availability: BackOrder

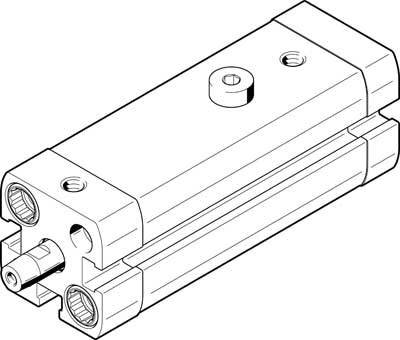

Zeichnung eines pneumatischen Zylinders, rechteckig, mit zwei Anschlüssen und einem zentralen Befestigungsloch auf der Oberseite.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 333.95 / Stück)

CHF 333.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

CLR-20-20-L-P-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Schwenk-Lineareinheit

Hublänge: 32 mm

Betriebsdruck (max.): 10 bar

Material (Details): Aluminium-Knetlegierung, Stahl

Min. Gerätetemperatur: -10 °C

Max. Gerätetemperatur: +80 °C

Herst.-Teilenr.: 535442

Gewicht: 385 g

Baugröße: 20

Min. Betriebsdruck: 2 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 20 mm

Kolbenstangen-Material: Stahl nicht rostend

Kolbenstangengewinde: M6

Luftanschluss: M5

Material: Aluminium

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Doppeltwirkender ISO Zylinder

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Hublänge

Herst.-Teilenr.

FESTO Schwenk-Lineareinheit 535442 CLR-20-20-L-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 32 mm 1 St.

Bestell-Nr.:2118421

Lieferung Fr., 23. Okt.

Conrad Electronic

Dieser Artikel

32 mm

535442

Stück

Min.: 1

Vielfache: 1

CHF 333.95^*

FESTO Schwenk-Lineareinheit 535431 CLR-12-10-R-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 19 mm 1 St.

Bestell-Nr.:2118410

Lieferung Fr., 23. Okt.

Conrad Electronic

19 mm

535431

Stück

Min.: 1

Vielfache: 1

CHF 271.95^*

FESTO Schwenk-Lineareinheit 535432 CLR-12-10-L-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 19 mm 1 St.

Bestell-Nr.:2118411

Lieferung Fr., 23. Okt.

Conrad Electronic

19 mm

535432

Stück

Min.: 1

Vielfache: 1

CHF 271.95^*

FESTO Schwenk-Lineareinheit 535433 CLR-12-20-R-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 29 mm 1 St.

Bestell-Nr.:2118412

Lieferung Fr., 23. Okt.

Conrad Electronic

29 mm

535433

Stück

Min.: 1

Vielfache: 1

CHF 279.95^*

FESTO Schwenk-Lineareinheit 535434 CLR-12-20-L-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 29 mm 1 St.

Bestell-Nr.:2118413

Lieferung Fr., 23. Okt.

Conrad Electronic

29 mm

535434

Stück

Min.: 1

Vielfache: 1

CHF 279.95^*

FESTO Schwenk-Lineareinheit 535435 CLR-16-10-R-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Bestell-Nr.:2118414

Lieferung Fr., 23. Okt.

Conrad Electronic

20 mm

535435

Stück

Min.: 1

Vielfache: 1

CHF 297.95^*

FESTO Schwenk-Lineareinheit 535436 CLR-16-10-L-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Bestell-Nr.:2118415

Lieferung Fr., 23. Okt.

Conrad Electronic

20 mm

535436

Stück

Min.: 1

Vielfache: 1

CHF 291.95^*

FESTO Schwenk-Lineareinheit 535437 CLR-16-20-R-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bestell-Nr.:2118416

Lieferung Fr., 23. Okt.

Conrad Electronic

30 mm

535437

Stück

Min.: 1

Vielfache: 1

CHF 299.95^*

FESTO Schwenk-Lineareinheit 535438 CLR-16-20-L-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bestell-Nr.:2118417

Lieferung Fr., 23. Okt.

Conrad Electronic

30 mm

535438

Stück

Min.: 1

Vielfache: 1

CHF 299.95^*

FESTO Schwenk-Lineareinheit 535440 CLR-20-10-L-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 22 mm 1 St.

Bestell-Nr.:2118419

Lieferung Fr., 23. Okt.

Conrad Electronic

22 mm

535440

Stück

Min.: 1

Vielfache: 1

CHF 325.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2118421 FESTO Schwenk-Lineareinheit 535442 CLR-20-20-L-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 32 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2118421 FESTO Schwenk-Lineareinheit 535442 CLR-20-20-L-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 32 mm 1 St.

Information

Information 2118421 FESTO Schwenk-Lineareinheit 535442 CLR-20-20-L-P-A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 32 mm 1 St.

Beschreibung

Linear-Schwenkspanner CLR-20-20-L-P-A Spannsystem mit Linear- und Schwenkbewegung 90 Grad nach links. Normlochbild nach ISO 21287. Gesamthub=32 mm, Kolben-Durchmesser=20 mm, Kolbenstangengewinde=M6, Schwenkwinkel=90 deg +/- 3 deg, Spannhub=20 mm
