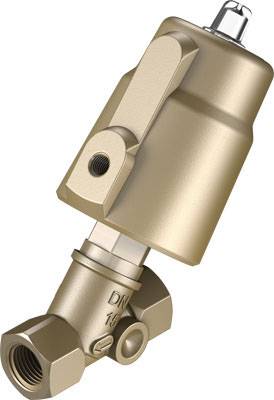

FESTO Schrägsitzventil 1002533 VZXF-L-M22C-M-A-N12-120-H3B1-50-16 Gehäusematerial Rotguss 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 129.46 / Stück)
CHF 129.46
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Befestigungsart: Leitungseinbau
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Schrägsitzventil
- Gehäusematerial
Rotguss
- Anschluss
G 1/8
- Betriebsdruck (max.)
10 bar
- Betätigung
pneumatisch
- Ausführung
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Herst.-Teilenr.
1002533
- Betriebsdruck (min.)
6 bar
- Funktion
2/2 geschlossen monostabil
- Gewicht
1200 g
- Medien-Temperatur Bereich
-10 bis +80 °C
- Max. Medien-Temperatur
+80 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Gase
Gefiltert und ungeölte Druckluft
Dampf
- Nennweite
12 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2121957 FESTO Schrägsitzventil 1002533 VZXF-L-M22C-M-A-N12-120-H3B1-50-16 Gehäusematerial Rotguss 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2121957 FESTO Schrägsitzventil 1002533 VZXF-L-M22C-M-A-N12-120-H3B1-50-16 Gehäusematerial Rotguss 1 St.
Beschreibung
Schrägsitzventil VZXF-L-M22C-M-A-N12-120-H3B1-50-16 Konstruktiver Aufbau=Sitzventil mit Rückstellfeder, Betätigungsart=pneumatisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbau
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
