Name: FESTO Rückschlagventil 193157 GRLZ-1/8-QS-4-D 1 St.
Brand: FESTO
SKU: 1936995
Availability: BackOrder

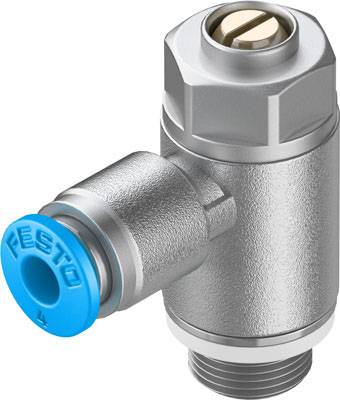

Metallisches Pneumatik-Bauteil mit blauem Anschluss und integrierter Schraubenmechanik zur Steuerung des Luftdurchflusses.

Datenblatt (PDF)

Gesamt (CHF 18.95 / Stück)

CHF 18.95

inkl. MwSt.

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rückschlagventil GRLZ-1/8-QS-4-D

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Rückschlagventil

Ausführung: GRLZ-1/8-QS-4-D

Betriebstemperatur: -10 bis +60 °C

Min. Betriebstemperatur: -10 °C

Max. Betriebstemperatur: +60 °C

Herst.-Teilenr.: 193157

Anschluss: QS-4

Betriebsmedium: Druckluft

Rohr-Ø: 4 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1936995 FESTO Rückschlagventil 193157 GRLZ-1/8-QS-4-D 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1936995 FESTO Rückschlagventil 193157 GRLZ-1/8-QS-4-D 1 St.

Beschreibung

Drossel-Rückschlagventil GRLZ-1/8-QS-4-D

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: QS-4
Pneumatischer Anschluss 2: G1/8
Einbaulage: beliebig
Betriebsdruck kompletter Temperaturbereich: 0.2
Umgebungstemperatur: -10
Nenn-Anziehdrehmoment: 3 NM
Toleranz zum Nenn-Anziehdrehmoment: ± 10 %
Werkstoff Einschraubzapfen: Aluminium-Knetlegierung
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 22 G
Mediumstemperatur: -10
Ventilfunktion: Zuluft-Drossel-Rückschlagfunktion
Einstellelement: Schlitzschraube
Befestigungsart: einschraubbar
Normalnenndurchfluss in Drosselrichtung: 160 L2
Normalnenndurchfluss in Rückschlagrichtung: 120
Symbol: 991453
Normaldurchfluss in Drosselrichtung 0,6->0 MPa 6->0 bar, 87->0 psi: 300 L2
Normaldurchfluss in Rückschlagrichtung 0,6->0 MPa 6->0 bar, 87->0 psi: 260
Werkstoff Dichtungen: NBR
Werkstoff Regulierschraube: Messing
Werkstoff Schwenkanschluss: Zink-Druckguss
Maritime Klassifizierung: siehe Zertifikat
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 4 nach ISO 14644-1
Werkstoff Lösering: POM
