Name: FESTO Rückschlagventil 1927030 VFOF-LE-BAH-G14-Q8 0.2 bis 10 bar 1 St.
Brand: FESTO
SKU: 1937025
Availability: BackOrder

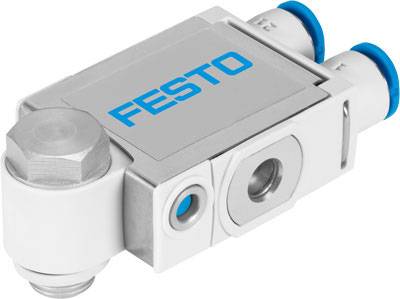

Ein pneumatisches Ventil mit der Aufschrift 'FESTO', ausgestattet mit zwei blauen Anschlussstellen und einem Drehmechanismus für Luftstromregelung.

Datenblatt (PDF)

Gesamt (CHF 107.95 / Stück)

CHF 107.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rückschlagventil VFOF-LE-BAH-G14-Q8

Technische Daten

Ventilfunktion: Abluft-Drossel-Rückschlagfunktion
Pneumatischer Anschluss 1: QS-8
Pneumatischer Anschluss 2: G1/4
Betätigungsart: manuell
Anschluss Steuerluft 21: QS-8
Einstellelement: Innensechskant
Befestigungsart: einschraubbar
Normalnenndurchfluss in Drosselrichtung: 590 l/min
Normalnenndurchfluss in Rückschlagrichtung in l/min (Spanne): 310, 540
Betriebsdruck in bar (Spanne): 0.2, 10
Steuerdruck in bar (Spanne): 2, 10
Umgebungstemperatur in °C (Spanne): -10, 60
Werkstoff Gehäuse: PBT
Einbaulage: beliebig
Betätigungsart gesteuerte Rückschlagfunktion: pneumatisch
Manuelle Entlüftungsfunktion: tastend
Schwenkbarkeit: 360 deg/keine Dauerschwenkbarkeit zulässig
Betriebsdruck kompletter Temperaturbereich in bar (Spanne): 0.2, 10
Normaldurchfluss in Drosselrichtung 0,6->0 MPa (6->0 bar, 87->0 psi): 940 l/min
Normaldurchfluss in Rückschlagrichtung 0,6->0 MPa (6->0 bar, 87->9 psi) betätigt in l/min (Spanne): 830, 1000
Normaldurchfluss in Rückschlagrichtung 0,6->0 MPa (6->0 bar, 87->0 psi) unbetätigt in l/min (Spanne): 840, 1000
Normalnenndurchfluss in Rückschlagrichtung betätigt in l/min (Spanne): 315, 540
Normalnenndurchfluss in Rückschlagrichtung unbetätigt in l/min (Spanne): 310, 540
Schaltzeit aus: 11 ms
Schaltzeit ein: 8 ms
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur in °C (Spanne): -10, 60
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Nenn-Anziehdrehmoment: 11 Nm
Toleranz zum Nenn-Anziehdrehmoment: ± 20 %
Zulässiges Betätigungsmoment Regulierschraube: 1 Nm
Produktgewicht: 73.9 g
Werkstoff Abdeckung: ES-BE
Werkstoffhinweis: RoHS konform
Werkstoff Deckel: PBT
Werkstoff Dichtungen: NBR
Werkstoff Hohlschraube: Aluminium-Knetlegierung
Werkstoff Hülse: Aluminium-Knetlegierung
Werkstoff Lösering: POM
Werkstoff Regulierschraube: Messing
Dokumente: Datenblatt zu 1927030
Artikelzustand: Neu
Einzelgewicht: 0.07390000000000001 kg
Ursprungsland**: HU
Zolltarifnummer: 84812090
RoHS konform: Ja
Hersteller: Festo

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Rückschlagventil

Anzeigebereich (min.): 0.2 bar

Anzeigebereich (max.): 10 bar

Ausführung: VFOF-LE-BAH-G14-Q8

Betriebstemperatur: -10 bis +60 °C

Min. Betriebstemperatur: -10 °C

Max. Betriebstemperatur: +60 °C

Herst.-Teilenr.: 1927030

Material (Details): PBT

Anschluss: G1/4

Betriebsdruck (max.): 10 bar

Betriebsdruck (min.): 0.2 bar

Betriebsdruck-Bereich: 0.2 bis 10 bar

Betriebsmedium: Druckluft

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1937025 FESTO Rückschlagventil 1927030 VFOF-LE-BAH-G14-Q8 0.2 bis 10 bar 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1937025 FESTO Rückschlagventil 1927030 VFOF-LE-BAH-G14-Q8 0.2 bis 10 bar 1 St.

Beschreibung

Drossel-Rückschlagventil VFOF-LE-BAH-G14-Q8

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: QS-8
Pneumatischer Anschluss 2: G1/4
Einbaulage: beliebig
Betriebsdruck kompletter Temperaturbereich: 46267
Umgebungstemperatur: -10
Nenn-Anziehdrehmoment: 10 NM
Toleranz zum Nenn-Anziehdrehmoment: ± 20 %
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 73.9 G
Werkstoff Gehäuse: PBT
Mediumstemperatur: -10
Ventilfunktion: Abluft-Drossel-Rückschlagfunktion
Einstellelement: Innensechskant
Befestigungsart: einschraubbar
Normalnenndurchfluss in Drosselrichtung: 590 L2
Normalnenndurchfluss in Rückschlagrichtung: 310
Betriebsdruck: 46267
Symbol: 991958
Normaldurchfluss in Drosselrichtung 0,6->0 MPa 6->0 bar, 87->0 psi: 940 L2
Werkstoff Dichtungen: NBR
Werkstoff Regulierschraube: Messing
Betätigungsart: manuell
Schaltzeit aus: 11 MS
Schaltzeit ein: 8 MS
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Steuerdruck: 29
Werkstoff Hohlschraube: Aluminium-Knetlegierung
Werkstoff Deckel: PBT
Werkstoff Abdeckung: ES-BE
Werkstoff Hülse: Aluminium-Knetlegierung
Werkstoff Lösering: POM
Schwenkbarkeit: 360 deg/keine Dauerschwenkbarkeit zulässig
Zulässiges Betätigungsmoment Regulierschraube: 1 NM
Anschluss Steuerluft 21: QS-8
