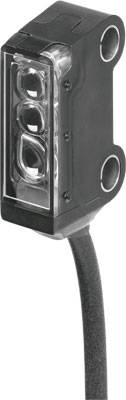

FESTO Reflex-Lichttaster SOOD-BS-R-PN-80 8075655 Hintergrundausblendung 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflex-Lichttaster
Funktionen
Hintergrundausblendung
Betriebsspannung max.
30 V/DC
Anschluss
Kabel mit Stecker M8, 3 polig
Typ
SOOD-BS-R-PN-80
Datenblatt (PDF)
Anzahl
Gesamt (CHF 120.21 / Stück)
CHF 120.21
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anziehdrehmoment: 0.5 Nm
- Bauform: Blockbauweise
- Befestigungsart: mit Durchgangsbohrung
- Betriebsbereitschaftsanzeige: LED grün
- Betriebsspannungsbereich DC: 10 - 30 V
- Bezugsmaterial: Standardweiß 90%, 100x100 mm
- Detektionsverfahren: Reflexionslichttaster mit Hintergrundausblendung
- Einbaulage: beliebig
- Elektrischer Anschluss 1, Anschlussart: Kabel mit Stecker
- Elektrischer Anschluss 1, Anschlusstechnik: M8x1, A-codiert nach EN 61076-2-104
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 3
- Elektrischer Anschluss 1, Befestigungsart: Schraubverriegelung
- Entspricht Norm: EN 60947-5-2
- Hysterese: 2.4 mm
- Isolationsspannung: 500 V
- Kabellänge: 0.15 m
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Kurzschlussfestigkeit: taktend
- Leerlaufstrom: 10 mA
- Leitungseigenschaft: Standard
- Lichtart: LED - rot
- Max. Lichtfleck: 5 mm bei Tastweite 80 mm
- Max. Schaltfrequenz: 800 Hz
- Max. Schwarz-Weiß-Differenz: 0.2
- Max. Ausgangsstrom: 50 mA
- Messprinzip: optoelektronisch
- Minimaler Objektdurchmesser: 5 mm
- Produktgewicht: 10 g
- Reichweite: 15 - 80 mm
- Restwelligkeit: 0.1
- Schaltausgang: Gegentakt
- Schaltelementfunktion: NPN dunkelschaltend - PNP hellschaltend
- Schaltzustandsanzeige: LED gelb
- Schutzart: IP65 - IP67
- Spannungsfall: 0 - 1.5 V
- Stoßspannungsfestigkeit: 1 kV
- Umgebungstemperatur: -25 - 60 °C
- Verpolungsschutz: für alle elektrischen Anschlüsse
- Verschmutzungsgrad: 3
- Werkstoff Gehäuse: ABS - PC - TPE-U(PU)
- Werkstoff Kabelmantel: TPE-U(PUR)
- Werkstoff Steckkontakte: Messing, vergoldet
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Zertifikat ausstellende Stelle: UL E232949
- Zulassung: RCM Mark - c UL us - Recognized (OL)
- Produkt-Art
Reflex-Lichttaster
- Typ
SOOD-BS-R-PN-80
- Funktionen
Hintergrundausblendung
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
NPN
- Schalt-Frequenz
800 Hz
- Anschluss
Kabel mit Stecker M8, 3 polig
- Kabellänge
0.15 m
- Gehäusematerial
TPE-U(PU)
ABS
PC
- Sendertyp
LED Rot
80 mm
IP65
IP67
- Min. Temperatur
-25 °C
- Max. Temperatur
60 °C
- RoHS-konform
Ja
- Inhalt
1 St.
- Kleinstes zu erkennendes Objekt (Durchmesser)
5 mm
- Norm
EN 60947-5-2
- Gewicht
10 g
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2803458 FESTO Reflex-Lichttaster SOOD-BS-R-PN-80 8075655 Hintergrundausblendung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803458 FESTO Reflex-Lichttaster SOOD-BS-R-PN-80 8075655 Hintergrundausblendung 1 St.
Beschreibung
Reflex-Lichttaster SOOD-BS-R-PN-80 Bauform=Blockbauweise, Entspricht Norm=EN 60947-5-2, Zulassung=(* RCM Mark, * c UL us - Recognized (OL)), (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-RoHS-RL), Zertifikat ausstellende Stelle=UL E232949
