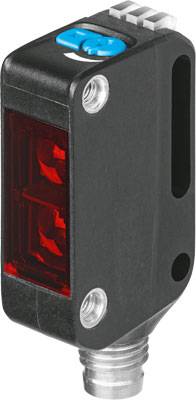

FESTO Reflex-Lichtschranke SOOE-RS-L-PNLK-T 8075672 Teach-In 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflex-Lichtschranke
Funktionen
Teach-In
Betriebsspannung max.
30 V/DC
Anschluss
Stecker
Typ
SOOE-RS-L-PNLK-T
Datenblatt (PDF)
Anzahl
Gesamt (CHF 147.96 / Stück)
CHF 147.96
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anziehdrehmoment: 0.8 Nm
- Bauform: Blockbauweise
- Befestigungsart: mit Durchgangsbohrung für Schraube M3
- Betriebsbereitschaftsanzeige: LED grün
- Betriebsspannungsbereich DC: 10 - 30 V
- Bezugsmaterial: Referenzreflektor
- Detektionsverfahren: Reflexionslichtschranke
- Einbaulage: beliebig
- Einstellmöglichkeiten: IO-Link - Teach-In - Potentiometer
- Elektrischer Anschluss 1, Anschlussart: Stecker
- Elektrischer Anschluss 1, Anschlusstechnik: M8x1, A-codiert nach EN 61076-2-104
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 3
- Elektrischer Anschluss 1, Befestigungsart: Schraubverriegelung
- Entspricht Norm: EN 60947-5-2
- Funktionsreserveanzeige: LED gelb blinkend
- IO-Link, Datenspeicher benötigt: 2000 Byte
- IO-Link, Kommunikationsmodus: COM2 (38,4 kBaud)
- IO-Link, minimale Zykluszeit: 2,3 ms
- IO-Link, Porttyp: A
- IO-Link, Protokoll: Device V 1.1
- IO-Link, Prozessdatenbreite IN: 2 bit
- IO-Link, Prozessdatenbreite OUT: 2 bit
- IO-Link, Prozessdateninhalt IN: 1 bit (Stability Alarm) - 1 bit SSC (Switching Signal)
- IO-Link, Prozessdateninhalt OUT: 1 bit (Emitter disable) - 1 bit (Hold)
- IO-Link, SIO-Mode Unterstützung: ja
- Isolationsspannung: 500 V
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Kurzschlussfestigkeit: taktend
- Laserschutzklasse: 1
- Leerlaufstrom: 25 mA
- Lichtart: Laser - rot
- Max. Lichtfleck: 30 mm bei 12000 mm
- Max. Schaltfrequenz: 2000 Hz
- Max. Ausgangsstrom: 100 mA
- Messprinzip: optoelektronisch
- Produktgewicht: 10 g
- Protokoll: IO-Link
- Reichweite: 0 - 12000 mm
- Restwelligkeit: 0.1
- Schaltausgang: Gegentakt
- Schaltelementfunktion: umschaltbar - NPN hellschaltend - PNP dunkelschaltend
- Schaltzustandsanzeige: LED gelb
- Schutzart: IP65 - IP67 - IP69K
- Spannungsfall: 0 - 1.5 V
- Stoßspannungsfestigkeit: 1 kV
- Timerfunktion: über IO-Link
- Umgebungstemperatur: -40 - 60 °C
- Verpolungsschutz: für alle elektrischen Anschlüsse
- Verschmutzungsgrad: 3
- Werkstoff Gehäuse: PC - PMMA
- Werkstoff Steckkontakte: Messing, vergoldet
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Zertifikat ausstellende Stelle: UL E232949
- Zulassung: RCM Mark - c UL us - Listed (OL)
- Produkt-Art
Reflex-Lichtschranke
- Typ
SOOE-RS-L-PNLK-T
- Funktionen
Teach-In
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Schalt-Frequenz
2000 Hz
- Anschluss
Stecker
- Gehäusematerial
PMMA
PC
- Sendertyp
Halbleiter-Laser Rot
- Laserklasse
1
12000 mm
- Besonderheiten
LED-Anzeige
IP65
IP67
IP69K
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Inhalt
1 St.
- Norm
EN 60947-5-2
- Gewicht
10 g
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2801690 FESTO Reflex-Lichtschranke SOOE-RS-L-PNLK-T 8075672 Teach-In 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801690 FESTO Reflex-Lichtschranke SOOE-RS-L-PNLK-T 8075672 Teach-In 1 St.
Beschreibung
Reflex-Lichtschranke SOOE-RS-L-PNLK-T Bauform=Blockbauweise, Entspricht Norm=EN 60947-5-2, Zulassung=(* RCM Mark, * c UL us - Listed (OL)), (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-RoHS-RL), Zertifikat ausstellende Stelle=UL E232949
