FESTO Proportional-Druckregelventil 571286 VPPM-8F-L-1-F-0L6H-V1P-S1 Anschlussplatte Nennweite (Details) 7 mm Gehäusemat – Conrad Electronic Schweiz

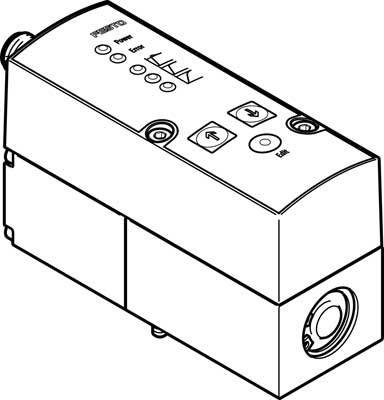

Gezeichnete Darstellung eines elektrischen Geräts mit mehreren Knöpfen und einem LAN-Anschluss, wahrscheinlich zur Steuerung oder Konfiguration.

Gezeichnete Darstellung eines elektrischen Geräts mit mehreren Knöpfen und einem LAN-Anschluss, wahrscheinlich zur Steuerung oder Konfiguration.

FESTO

Datenblatt (PDF)

Deutsch (Deutschland)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 864.89 / Stück)

CHF 864.89

zzgl. MwSt.

Kostenfreier Versand

nur CHF 74.28

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Proportional-Druckregelventil VPPM-8F-L-1-F-0L6H-V1P-S1

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4];;Inerte Gase

Typ: 571286

Produkt-Art: Proportional-Druckregelventil

Betriebsspannung: 26.4 V

Gehäusematerial: Aluminium-Knetlegierung

Anschluss: Anschlussplatte

Max. Durchfluss: 1750 l/min

Betätigung: elektrisch

Ausführung: Elektrischer Anschluss: M12, 8-polig, Stecker

Herst.-Teilenr.: 571286

Funktion: 3-Wege

Gewicht: 560 g

Medien-Temperatur Bereich: 10 bis 50 °C

Max. Medien-Temperatur: 50 °C

Min. Medien-Temperatur: 10 °C

Nennweite: 7 mm

: IP65

Steuerdruck (max.): 6 bar

Steuerdruck (min.): 0.06 bar

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: 0 °C

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschluss

FESTO Proportional-Druckregelventil 542217 VPPM-6TA-L-1-F-0L2H-S1 Anschlussplatte Nennweite (Details) 4.5 mm Gehäusematerial Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944461

Anschlussplatte

FESTO Proportional-Druckregelventil 542239 VPPM-6F-L-1-F-0L2H-V1N-S1 Anschlussplatte Nennweite (Details) 4.5 mm Gehäusematerial Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944462

Anschlussplatte

FESTO Proportional-Druckregelventil 542241 VPPM-6F-L-1-F-0L10H-V1N-S1 Anschlussplatte Nennweite (Details) 4.5 mm Gehäusematerial Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944463

Anschlussplatte

FESTO Proportional-Druckregelventil 542218 VPPM-6TA-L-1-F-0L6H-S1 Anschlussplatte, Anschlussplatte Gehäusematerial Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2119097

AnschlussplatteAnschlussplatte

FESTO Proportional-Druckregelventil 542219 VPPM-6TA-L-1-F-0L10H-S1 Anschlussplatte, Anschlussplatte Gehäusematerial Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2119098

AnschlussplatteAnschlussplatte

FESTO Proportional-Druckregelventil 542220 VPPM-6TA-L-1-F-0L2H Anschlussplatte, Anschlussplatte Gehäusematerial Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2119099

AnschlussplatteAnschlussplatte

FESTO Proportional-Druckregelventil 542221 VPPM-6TA-L-1-F-0L6H Anschlussplatte, Anschlussplatte Gehäusematerial Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2119100

AnschlussplatteAnschlussplatte

FESTO Proportional-Druckregelventil 542222 VPPM-6TA-L-1-F-0L10H Anschlussplatte, Anschlussplatte Gehäusematerial Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2119101

AnschlussplatteAnschlussplatte

FESTO Proportional-Druckregelventil 542227 VPPM-6L-L-1-G18-0L2H-V1N-S1 G 1/8, G 1/8 Gehäusematerial Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2119103

G 1/8G 1/8

FESTO Proportional-Druckregelventil 542228 VPPM-6L-L-1-G18-0L6H-V1N-S1 G 1/8, G 1/9 Gehäusematerial Aluminium-Knetlegierung 1 St.

Bestell-Nr.:2119104

G 1/8G 1/9

Dokumente & Downloads

Datenblatt

Deutsch (Deutschland)

Datenblatt 1944475 FESTO Proportional-Druckregelventil 571286 VPPM-8F-L-1-F-0L6H-V1P-S1 Anschlussplatte Nennweite (Details) 7 mm Gehäusemat

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1944475 FESTO Proportional-Druckregelventil 571286 VPPM-8F-L-1-F-0L6H-V1P-S1 Anschlussplatte Nennweite (Details) 7 mm Gehäusemat

Beschreibung

Proportional-Druckregelventil VPPM-8F-L-1-F-0L6H-V1P-S1

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglich
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: Anschlussplatte
Pneumatischer Anschluss 2: Anschlussplatte
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: 0
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 560 G
Werkstoff Gehäuse: Aluminium-Knetlegierung
Mediumstemperatur: 10
Ventilfunktion: 3-Wege-Proportional-Druckregelventil
Befestigungsart: wahlweise:
Symbol: 995303
Normalnenndurchfluss normalisiert nach DIN 1343: 1750 L2
Konstruktiver Aufbau: vorgesteuertes Membranregelventil
Betätigungsart: elektrisch
Rückstellart: mechanische Feder
Schutzart: IP65
Dichtprinzip: weich
Steuerart: vorgesteuert
Einschaltdauer: 1
Pneumatischer Anschluss 3: Anschlussplatte
Zulassung: RCM Mark
CE-Zeichen siehe Konformitätserklärung: nach EU-EMV-Richtlinie
UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMV
Schaltausgang: PNP
Elektrischer Anschluss: 8-polig
Betriebsspannungsbereich DC: 46194
Kurzschlussfestigkeit: für alle elektrischen Anschlüsse
Hysterese: 0.5 YUQ
Restwelligkeit: 0,1
Verpolungsschutz: für alle elektrischen Anschlüsse
Druckregelbereich: 0.06
Eingangsdruck 1: 0
Zertifikat ausstellende Stelle: UL E322346
Max. Druckhysterese: 0.03 BAR
Anzeigeart: LED
Nennweite Belüftung: 8 MM
Nennweite Entlüftung: 7 MM
Sicherheitshinweis: Sicherheitsstellung VPPM: Bei Versorgungskabelbruch bleibt der Ausgangsdruck ungeregelt erhalten.
KC-Zeichen: KC-EMV
Max. Stromaufnahme: 300 MA
Max. elektrische Leistungsaufnahme: 7 W
Linearität: 1 YUQ
Reproduzierbarkeit: 0.5 YUQ
Gesamtgenauigkeit: 1,25 %FS
Temperaturkoeffizient: 0.04 %/K
Signalbereich Analoger Ausgang: 0 - 10 V
Genauigkeit Analogausgang in ± %FS: 2 YUQ
Signalbereich Analoger Eingang: 0 - 10 V
Wiederholgenauigkeit FS: 0.5 %
