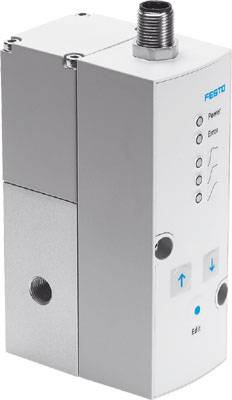

FESTO Proportional-Druckregelventil 542245 VPPM-6F-L-1-F-0L2H-V1N Anschlussplatte Nennweite (Details) 4.5 mm Gehäusemate
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 587.37 / Stück)
CHF 587.37
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Proportional-Druckregelventil VPPM-6F-L-1-F-0L2H-V1N
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4];;Inerte Gase
- Typ
542245
- Produkt-Art
Proportional-Druckregelventil
- Betriebsspannung
26.4 V
- Gehäusematerial
Aluminium-Knetlegierung
- Anschluss
Anschlussplatte
- Max. Durchfluss
380 l/min
- Betätigung
elektrisch
- Ausführung
Elektrischer Anschluss: M12, 8-polig, Stecker
- Herst.-Teilenr.
542245
- Funktion
3-Wege
- Gewicht
400 g
- Medien-Temperatur Bereich
10 bis 50 °C
- Max. Medien-Temperatur
50 °C
- Min. Medien-Temperatur
10 °C
- Nennweite
4.5 mm
IP65
- Steuerdruck (max.)
2 bar
- Steuerdruck (min.)
0.02 bar
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
0 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1944466 FESTO Proportional-Druckregelventil 542245 VPPM-6F-L-1-F-0L2H-V1N Anschlussplatte Nennweite (Details) 4.5 mm Gehäusemate
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1944466 FESTO Proportional-Druckregelventil 542245 VPPM-6F-L-1-F-0L2H-V1N Anschlussplatte Nennweite (Details) 4.5 mm Gehäusemate
Beschreibung
Proportional-Druckregelventil VPPM-6F-L-1-F-0L2H-V1NBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglichLABS-Konformität: VDMA24364-B1/B2-LPneumatischer Anschluss 1: AnschlussplattePneumatischer Anschluss 2: AnschlussplatteEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 0Werkstoff-Hinweis: RoHS konformProduktgewicht: 400 GWerkstoff Gehäuse: Aluminium-KnetlegierungMediumstemperatur: 10Ventilfunktion: 3-Wege-Proportional-DruckregelventilBefestigungsart: wahlweise:Symbol: 995303Normalnenndurchfluss normalisiert nach DIN 1343: 380 L2Konstruktiver Aufbau: vorgesteuertes MembranregelventilBetätigungsart: elektrischRückstellart: mechanische FederSchutzart: IP65Dichtprinzip: weichSteuerart: vorgesteuertEinschaltdauer: 1Pneumatischer Anschluss 3: AnschlussplatteZulassung: RCM MarkCE-Zeichen siehe Konformitätserklärung: nach EU-EMV-RichtlinieUKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMVSchaltausgang: NPNElektrischer Anschluss: 8-poligBetriebsspannungsbereich DC: 46194Kurzschlussfestigkeit: für alle elektrischen AnschlüsseHysterese: 0.5 YUQRestwelligkeit: 0,1Verpolungsschutz: für alle elektrischen AnschlüsseDruckregelbereich: 0.02Eingangsdruck 1: 0Zertifikat ausstellende Stelle: UL E322346Max. Druckhysterese: 0.01 BARAnzeigeart: LEDNennweite Belüftung: 6 MMNennweite Entlüftung: 4.5 MMSicherheitshinweis: Sicherheitsstellung VPPM: Bei Versorgungskabelbruch bleibt der Ausgangsdruck ungeregelt erhalten.KC-Zeichen: KC-EMVMax. Stromaufnahme: 300 MAMax. elektrische Leistungsaufnahme: 7 WLinearität: 1 YUQReproduzierbarkeit: 0.5 YUQGesamtgenauigkeit: 2,25 %FSTemperaturkoeffizient: 0.04 %/KSignalbereich Analoger Ausgang: 0 - 10 VGenauigkeit Analogausgang in ± %FS: 2 YUQSignalbereich Analoger Eingang: 0 - 10 VWiederholgenauigkeit FS: 0.5 %
