FESTO Positionssensor 2393548 SRBS-Q12-25-E270-EP-1-S-M8 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 110.96 / Stück)
CHF 110.96
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

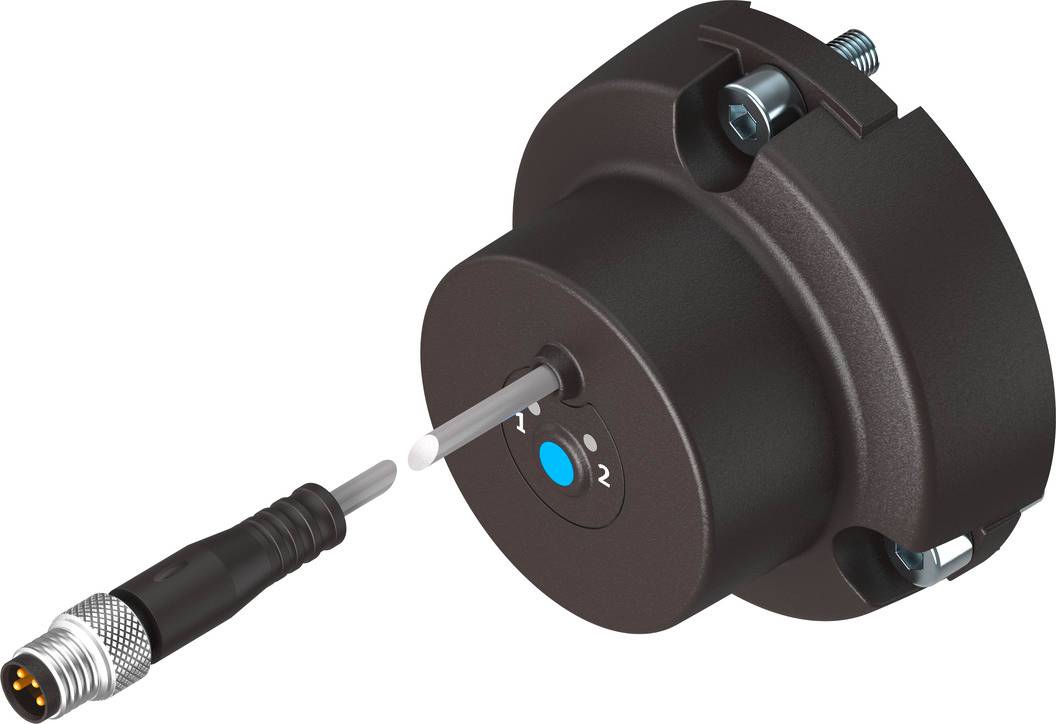

Positionssensor SRBS-Q12-25-E270-EP-1-S-M8
Technische Daten
- Schaltfrequenz: 125 Hz; Gewicht: 60 g
- Typ
SRBS-Q12-25-E270-EP-1-S-M8
- Ausführung
SRBS-Q12-25-E270-EP-1-S-M8
- Herst.-Teilenr.
2393548
- Kabellänge
30.00 cm
IP65
IP68
- Gehäusematerial
PA
Messing (vernickelt)
Polyester
- Anschluss
Stecker M8, 4 polig
- Kontaktart
1 Schließer
1 Öffner
- Ausgänge
2 x NPN
2 x PNP
- Montageart
Festgeschraubt
- Betriebsspannung min.
10 V
- Betriebsspannung max.
30 V
- Betriebsstrom
50 mA
- Max. Temperatur
70 °C
- Min. Temperatur
-20 °C
- UKCA
Ja
- Produkt-Art
Positionssensor
Dokumente & Downloads
Datenblatt
Datenblatt 1944415 FESTO Positionssensor 2393548 SRBS-Q12-25-E270-EP-1-S-M8 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1944415 FESTO Positionssensor 2393548 SRBS-Q12-25-E270-EP-1-S-M8 1 St.
Beschreibung
Positionssensor SRBS-Q12-25-E270-EP-1-S-M8LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigBauform: rundKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: -20Werkstoff-Hinweis: RoHS konformEignung zur Produktion von Li-Ionen Batterien: Metalle mit mehr als 5% Massenanteil Kupfer, Zink oder Nickel sind ausgeschlossen von der Verwendung. Ausgenommen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen.Produktgewicht: 60 GWerkstoff Gehäuse: PA-verstärktBefestigungsart: festgeschraubtSymbol: 995400Schutzart: IP65Lagertemperatur: -30Basierend auf Norm: EN 60947-5-2Zulassung: RCM MarkCE-Zeichen siehe Konformitätserklärung: nach EU-EMV-RichtlinieUKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMVMessgröße: DrehwinkelSchaltausgang: 2 x PNP oder 2 x NPN umschaltbarSchaltelementfunktion: Öffner/Schließer umschaltbarElektrischer Anschluss 1, Anschlussart: Kabel mit SteckerElektrischer Anschluss 1, Anschlusstechnik: M8x1 A-codiert nach EN 61076-2-104Kabellänge: 0.3 MWerkstoff Kabelmantel: TPE-U(PUR)Einstellmöglichkeiten: TasteWerkstoff Steckkontakte: Kupfer-Legierung vergoldetMax. Schaltfrequenz: 125 HZBetriebsspannungsbereich DC: 10Max. Ausgangsstrom: 50 MAKurzschlussfestigkeit: jaSchaltzustandsanzeige: LED gelbKabeldurchmesser: 2.9 MMFarbe Gehäuse: schwarzElektrischer Anschluss 1, Anzahl Pole/Adern: 4Elektrischer Anschluss 1, Befestigungsart: SchraubverriegelungElektrischer Anschluss 1, Anschlussbild: 991171Leitungseigenschaft: energiekettentauglich/ robotertauglichPrüfbedingungen Leitung: Biegewechselfestigkeit: nach Festo NormUmgebungstemperatur bei beweglicher Kabelverlegung: -20Farbe Kabelmantel: grauReinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 4 nach ISO 14644-1Besondere Eigenschaften: ölbeständigMessprinzip: magnetisch HallEinschaltzeit: 4 MSAusschaltzeit: 4 MSMax. Schaltleistung DC: 1.5 WSpannungsfall: 1 VReststrom: 0.05 MAÜberlastfestigkeit: jaRestwelligkeit: 0,1Verpolungsschutz: für alle elektrischen AnschlüsseAbgangsrichtung Anschluß: längsLeerlaufstrom: 20 MAElektrischer Anschluss 1, kompatible Befestigungsart: Kompatibel mit Schraubverriegelung drehbar/nicht drehbarSchwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 3 nach FN 942017-4 und EN 60068-2-6Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27Bemessungsbetriebsspannung DC: 24 VSchutzklasse: III
