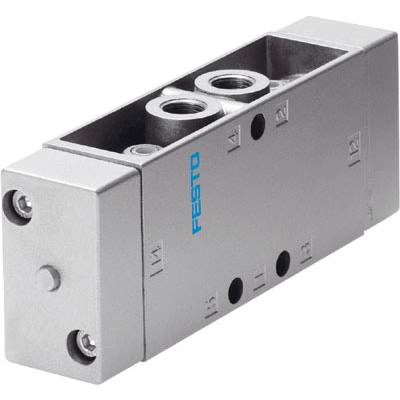

FESTO Pneumatikventil JH-5-1/8 8823 0 bis 10 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
2 Stück
Anzahl
Gesamt (CHF 122.06 / Stück)
CHF 122.06
zzgl. MwSt.
Nur noch 2 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Pneumatikventil JH-5-1/8
Technische Daten
- Ventilfunktion: 5/2 bistabil
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Pneumatikventil
- Anzeigebereich (min.)
0 bar
- Anzeigebereich (max.)
10 bar
- Ausführung
Gewicht: 330 g
- Betriebstemperatur
-10 bis 60 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
60 °C
- Herst.-Teilenr.
8823
- Material (Details)
Aluminium-Druckguss
- Anschluss
1/8
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
0 bar
- Betriebsdruck-Bereich
0 bis 10 bar
- Betriebsmedium
Druckluft
- Breite
5 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1895019 FESTO Pneumatikventil JH-5-1/8 8823 0 bis 10 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1895019 FESTO Pneumatikventil JH-5-1/8 8823 0 bis 10 bar 1 St.
Information
Information 1895019 FESTO Pneumatikventil JH-5-1/8 8823 0 bis 10 bar 1 St.
Beschreibung
Pneumatikventil JH-5-1/8Nennweite: 5 mmBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LPneumatischer Anschluss 1: G1/8Pneumatischer Anschluss 2: G1/8Einbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -10Werkstoff-Hinweis: RoHS konformProduktgewicht: 330 GWerkstoff Gehäuse: Aluminium-DruckgussMediumstemperatur: -10Ventilfunktion: 5/2 bistabilBefestigungsart: wahlweise:Betriebsdruck: 0Symbol: 995757Werkstoff Dichtungen: NBRNormalnenndurchfluss normalisiert nach DIN 1343: 600 L2Konstruktiver Aufbau: Teller-SitzBetätigungsart: pneumatischDichtprinzip: weichSteuerart: direktStrömungsrichtung: nicht reversibelLagertemperatur: -20Pneumatischer Anschluss 3: G1/8Abluftfunktion: drosselbarSteuerluftversorgung: externPneumatischer Anschluss 4: G1/8Steuerdruck: 46054Überdeckung: negative ÜberdeckungBaubreite: 26 MMRastermaß: 27 MMPneumatischer Anschluss 5: G1/8Max. Schaltfrequenz: 12 HZAnschluss Steuerluft 12: G1/8Schaltzeit um: 7 MSAnschluss Steuerluft 14: G1/8
