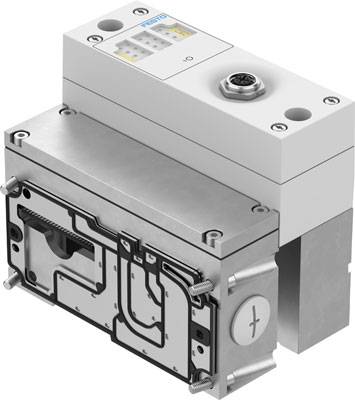

FESTO Pneumatik-Anschaltung 8152436 VABA-S6-1-X2-F2-CB-AL 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 1’059.16 / Stück)
CHF 1’059.16
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Absicherung Kurzschluss: interne elektronische Sicherung pro Ventilausgang
- Anschaltung Ventilinseln: Typ 44, VTSA-F-CB
- Betriebsspannungsbereich DC: 21.6 - 26.4 V
- Diagnose: Unterspannung Ventile - Drahtbruch pro Ventilspule - Kurzschluss Ventile
- Eigenstromaufnahme bei Betriebsspannung: Typ. 15 mA für Ventile ohne CPX-FVDA-P2 - Typ. 25 mA für Elektronik mit CPX-FVDA-P2
- Elektrische Ansteuerung: Feldbus
- Elektrischer Anschluss: über CPX
- Elektrischer Anschluss Ausgang, Anschlussart: Dose
- Elektrischer Anschluss Ausgang, Anschlusstechnik: M12x1, A-codiert nach EN 61076-2-101
- Elektrischer Anschluss Ausgang, Anzahl Pole/Adern: 5
- Elektrischer Anschluss Ausgang, Funktion: sicherer Digitalausgang
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Lagertemperatur: -20 - 60 °C
- LED Anzeigen: 1 Sammeldiagnose
- Max. Stromversorgung pro Kanal: 0,2 A
- Max. Summenstrom pro Modul: 02:00:00
- Max. Anzahl der Ventilplätze: 24 bei monostabilen Ventilen - 12 bei bistabilen Ventilen
- Nennbetriebsspannung DC: 24 V
- Parametrierung: Failsafe pro Kanal - Forcen pro Kanal - Idle Mode pro Kanal - Überwachung Modul
- Potenzialtrennung Kanal - Interner Bus: Ja, bei Zusatzeinspeisung
- Produktgewicht: 1562 g
- Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Schutzart: IP65
- Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Umgebungstemperatur: -5 - 50 °C
- Werkstoff Anschlussplatte: Aluminium-Druckguss
- Werkstoff Deckel: PA
- Werkstoff Dichtungen: NBR
- Werkstoff Schrauben: Stahl
- Werkstoffhinweis: RoHS konform
- Produkt-Art
Pneumatik-Anschaltung
- Ausführung
VABA-S6-1-X2-F2-CB-AL
- Betriebstemperatur
-5 bis 50 °C
- Min. Betriebstemperatur
-5 °C
- Max. Betriebstemperatur
50 °C
- Herst.-Teilenr.
8152436
- Material (Details)
Aluminium-Druckguss
- Anschluss
über CPX
- Betriebsmedium
Druckluft
- Verpackungsart
Carton
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2801988 FESTO Pneumatik-Anschaltung 8152436 VABA-S6-1-X2-F2-CB-AL 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801988 FESTO Pneumatik-Anschaltung 8152436 VABA-S6-1-X2-F2-CB-AL 1 St.
Beschreibung
Pneumatik-Anschaltung VABA-S6-1-X2-F2-CB-AL Schwingfestigkeit=Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6, Schockfestigkeit=Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27, Anschaltung Ventilinseln=Typ 44, VTSA-F-CB, Diagnose=(* Drahtbruch pro Ventilspule, * Kurzschluss Ventile, * Unterspannung Ventile), Max. Anzahl der Ventilplätze=(* 12 bei bistabilen Ventilen, * 24 bei monostabilen Ventilen)
