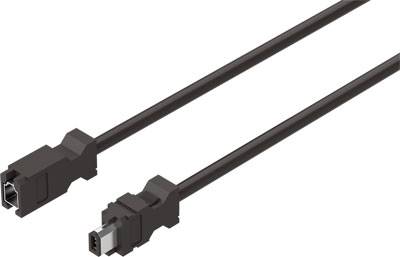

FESTO NEBM-REG6-E-7.5-Q14N-REG6 5219215 Motorkabel 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 68.41 / Stück)
CHF 68.41
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Betriebsspannungsbereich AC: 0 - 30 V
- Betriebsspannungsbereich DC: 0 - 30 V
- Biegeradius, bewegliche Kabelverlegung: >= 55 mm mm
- Biegeradius, feste Kabelverlegung: >= 55 mm mm
- Elektrischer Anschluss 1, Anschlussart: Dose
- Elektrischer Anschluss 1, Anschlusstechnik: Anschlussbild RE
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 6
- Elektrischer Anschluss 1, Bauform: eckig
- Elektrischer Anschluss 1, belegte Pole/Adern: 6
- Elektrischer Anschluss 1, Funktion: Feldgeräteseite
- Elektrischer Anschluss 1, Kabelabgang: Gerade
- Elektrischer Anschluss 2, Anschlussart: Stecker
- Elektrischer Anschluss 2, Anschlusstechnik: Anschlussbild RE
- Elektrischer Anschluss 2, Anzahl Pole/Adern: 6
- Elektrischer Anschluss 2, Bauform: eckig
- Elektrischer Anschluss 2, belegte Pole/Adern: 6
- Elektrischer Anschluss 2, Funktion: Steuerungsseite
- Elektrischer Anschluss 2, Kabelabgang: Gerade
- Farbe Gehäuse: grau
- Farbe Kabelmantel: schwarz
- Hinweis zur Schutzart: in montiertem Zustand
- Kabelaufbau: 2x0,51+4x0,205
- Kabeldurchmesser: 7.4 mm
- Kabellänge: 7.5 m
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-Zone III
- Leiter-Nennquerschnitt: 0.205 - 0.51 mm2
- Leiter-Nennquerschnitt AWG: AWG20 - AWG24
- Leitungsbezeichnung: ohne Schildträger
- Leitungseigenschaft: schleppkettentauglich
- Prüfbedingungen Leitung: Prüfbedingungen auf Anfrage
- Schutzart: IP20
- Stoßspannungsfestigkeit: 2 kV
- Strombelastbarkeit bei 40°C: 1.6 A
- Umgebungstemperatur: -40 - 80 °C
- Umgebungstemperatur bei beweglicher Kabelverlegung: -10 - 80 °C
- Verschmutzungsgrad: 3
- Werkstoff Gehäuse: PVC
- Werkstoff Isolierhülle: PVC
- Werkstoff Kabelmantel: PVC
- Werkstoffhinweis: RoHS konform
- Produkt-Art
Motorkabel
- Typ
NEBM-REG6-E-7.5-Q14N-REG6
- Anschluss
Dose
- Ausführung
NEBM-REG6-E-7.5-Q14N-REG6
- Herst.-Teilenr.
5219215
- Kabellänge
7.5 m
- Passend für (Details)
Schrittmotoren. Servomotoren
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-40 °C
Dokumente & Downloads
Datenblatt
Datenblatt 2803263 FESTO NEBM-REG6-E-7.5-Q14N-REG6 5219215 Motorkabel 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803263 FESTO NEBM-REG6-E-7.5-Q14N-REG6 5219215 Motorkabel 1 St.
Beschreibung
Encoderleitung NEBM-REG6-E-7.5-Q14N-REG6 Leitungsbezeichnung=ohne Schildträger, Elektrischer Anschluss 1, Funktion=Feldgeräteseite, Elektrischer Anschluss 1, Bauform=eckig, Elektrischer Anschluss 1, Anschlussart=Dose, Elektrischer Anschluss 1, Kabelabgang=Gerade
