Abbildung ähnlich

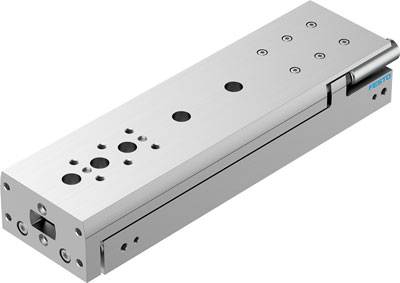

FESTO Mini-Schlitten 8085182 DGST-16-150-Y12A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 150 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Gesamt (CHF 1'034.95 / Stück)
CHF 1'034.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aufprallenergie in den Endlagen: 2 J
- Befestigungsart: mit Durchgangsbohrung
- Betriebsart Antriebseinheit: Joch
- Betriebsdruck: 14.5 - 116 psi
- Betriebsdruck Mpa: 0.1 - 0.8 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse: 693 g
- Dämpfung: Y12: externe hydraulische Dämpfung
- Dämpfungslänge: 5 mm
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Führung: Kugelumlaufführung
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 150 mm
- Justierbarer Endlagenbereich / Länge hinten: 15.5 mm
- Justierbarer Endlagenbereich / Länge vorne: 16.9 mm
- Kolben-Durchmesser: 16 mm
- Konstruktiver Aufbau: Doppelkolben - Joch - Kolbenstange - Schlitten
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Max. Moment Mx: 14 Nm
- Max. Moment My: 16 Nm
- Max. Moment Mz: 16 Nm
- Max. Geschwindigkeit: 0.8 m/s
- Max. Kraft Fy: 960 N
- Max. Kraft Fz: 960 N
- Pneumatischer Anschluss: M5
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 1468 g
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 207 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 241 N
- Umgebungstemperatur: -10 - 60 °C
- Werkstoff Deckel: Aluminium-Knetlegierung
- Werkstoff Dichtungen: HNBR
- Werkstoff Führung: POM - TPE-E - hochlegierter Stahl
- Werkstoff Gehäuse: Aluminium-Knetlegierung
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoffhinweis: Kupfer- und PTFE-frei - RoHS konform
- Wiederholgenauigkeit: <= 0,02 mm
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Mini-Schlitten
- Hublänge
150 mm
- Betriebsdruck (max.)
8 bar
- Durchmesser
16 mm
- Min. Gerätetemperatur
-10 °C
- Max. Gerätetemperatur
60 °C
- Herst.-Teilenr.
8085182
- Ausführung
DGST-16-150-Y12A
- Gewicht
1468 g
- Baugröße
Mini
- Min. Betriebsdruck
1 bar
- Betriebsmedium
Druckluft
- Dichtungsmaterial
HNBR
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
16 mm
- Kolbenstangen-Material
rostfreier Stahl
- Kraft (max.)
960 N
- Luftanschluss
M5
- Material
Aluminium-Knetlegierung
- Medium
Druckluft
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2802535 FESTO Mini-Schlitten 8085182 DGST-16-150-Y12A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 150 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802535 FESTO Mini-Schlitten 8085182 DGST-16-150-Y12A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 150 mm 1 St.
Beschreibung
Mini-Schlitten DGST-16-150-Y12A Hub=150 mm, Justierbarer Endlagenbereich / Länge vorne=16,9 mm, Justierbarer Endlagenbereich / Länge hinten=15,5 mm, Kolben-Durchmesser=16 mm, Betriebsart Antriebseinheit=Joch
