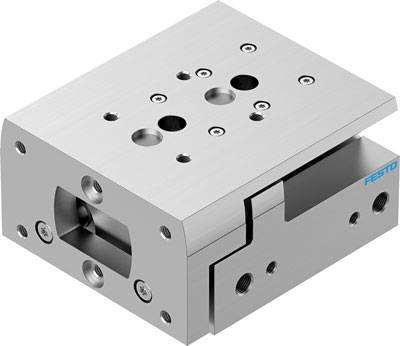

Abbildung ähnlich
FESTO Mini-Schlitten 8078875 DGST-25-40-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Gesamt (CHF 624.95 / Stück)
CHF 624.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aufprallenergie in den Endlagen: 0.3 J
- Befestigungsart: mit Durchgangsbohrung
- Betriebsart Antriebseinheit: Joch
- Betriebsdruck: 14.5 - 116 psi
- Betriebsdruck Mpa: 0.1 - 0.8 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse: 877 g
- Dämpfung: Elastomerdämpfung, beidseitig, Hub nicht einstellbar
- Dämpfungslänge: 1.2 mm
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Führung: Kugelkäfigführung
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 40 mm
- Kolben-Durchmesser: 25 mm
- Konstruktiver Aufbau: Doppelkolben - Joch - Kolbenstange - Schlitten
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Max. Moment Mx: 13 Nm
- Max. Moment My: 12 Nm
- Max. Moment Mz: 12 Nm
- Max. Geschwindigkeit: 0.5 m/s
- Max. Kraft Fy: 1310 N
- Max. Kraft Fz: 1310 N
- Pneumatischer Anschluss: G1/8
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 1743 g
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 495 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 589 N
- Umgebungstemperatur: -10 - 60 °C
- Werkstoff Deckel: Aluminium-Knetlegierung
- Werkstoff Dichtungen: HNBR
- Werkstoff Führung: POM - TPE-E - hochlegierter Stahl
- Werkstoff Gehäuse: Aluminium-Knetlegierung
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoffhinweis: Kupfer- und PTFE-frei - RoHS konform
- Wiederholgenauigkeit: <= 0,3 mm
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Mini-Schlitten
- Hublänge
40 mm
- Betriebsdruck (max.)
8 bar
- Durchmesser
25 mm
- Min. Gerätetemperatur
-10 °C
- Max. Gerätetemperatur
60 °C
- Herst.-Teilenr.
8078875
- Ausführung
DGST-25-40-E1A
- Gewicht
1743 g
- Baugröße
25
- Min. Betriebsdruck
1 bar
- Betriebsmedium
Druckluft
- Dichtungsmaterial
HNBR
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
25 mm
- Kolbenstangen-Material
rostfreier Stahl
- Kraft (max.)
1310 N
- Luftanschluss
G1/8
- Material
Aluminium-Knetlegierung
- Medium
Druckluft
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2802451 FESTO Mini-Schlitten 8078875 DGST-25-40-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802451 FESTO Mini-Schlitten 8078875 DGST-25-40-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.
Beschreibung
Mini-Schlitten DGST-25-40-E1A Hub=40 mm, Kolben-Durchmesser=25 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=Elastomerdämpfung, beidseitig, Hub nicht einstellbar, Einbaulage=beliebig
