Name: FESTO Magnetventil 8116389 VSNC-F-P53C-MH-N14-F19 NAMUR Ruhestellung geschlossen 1 St.
Brand: FESTO
SKU: 2801422
Availability: BackOrder

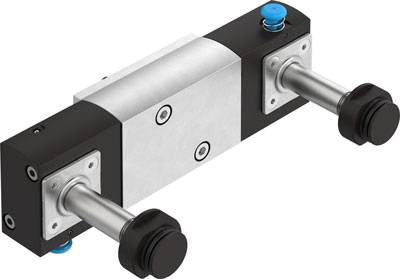

Pneumatisches Steuerungsventil mit Doppelausgängen, zwei Drucktasten oben, montierbar, silberne und schwarze Gehäuseteile.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 361.95 / Stück)

CHF 361.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Abluftfunktion: drosselbar
Anschluss Atmungsöffnung: nicht gefasst
b-Wert: 0.4
Baubreite: 32 mm
Befestigungsart: mit Durchgangsbohrung
Betätigungsart: elektrisch
Betriebsdruck: 3 - 8 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
C-Wert: 5.2 l/sbar
Dichtprinzip: weich
Einbaulage: beliebig
Einschaltdauer: 1
Entspricht Norm: VDI/VDE 3845 (NAMUR)
Handhilfsbetätigung: tastend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau: Kolben-Schieber
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Mediumstemperatur: -20 - 60 °C
Normalnenndurchfluss: 1250 l/min
Pneumatischer Anschluss 1: 1/4 NPT
Pneumatischer Anschluss 2: NAMUR Anschlussbild
Pneumatischer Anschluss 3: 1/4 NPT
Pneumatischer Anschluss 4: NAMUR Anschlussbild
Pneumatischer Anschluss 5: 1/4 NPT
Produktgewicht: 619 g
Rückstellart: mechanische Feder
Schaltzeit aus: 85 ms
Schaltzeit ein: 24 ms
Schaltzeit um: 60 ms
Spulenkennwerte: Siehe Magnetspule, getrennt zu bestellen
Steuerart: vorgesteuert
Steuerluftversorgung: intern
Strömungsrichtung: nicht reversibel
Überdeckung: positive Überdeckung
Umgebungstemperatur: -20 - 60 °C
Ventilfunktion: 5/3 geschlossen
Werkstoff Dichtungen: NBR
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Schrauben: hochlegierter Stahl rostfrei
Werkstoffhinweis: RoHS konform

Produkt-Art: Magnetventil

Betriebsdruck (max.): 8 bar

Gehäusematerial: Aluminium-Knetlegierung

Anschluss: NAMUR

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Betriebstemperatur: -20 bis 60 °C

Medien-Temperatur Bereich: -20 bis +60 °C

Herst.-Teilenr.: 8116389

Ausführung: VSNC-F-P53C-MH-N14-F19

Betriebsdruck (min.): 3 bar

Max. Betriebstemperatur: 60 °C

Min. Betriebstemperatur: -20 °C

Betätigung: elektrisch

Dichtungsmaterial: NBR

Max. Durchfluss: 1250 l/min

Funktion: drosselbar

Gewicht: 619 g

Max. Medien-Temperatur: +60 °C

Min. Medien-Temperatur: -20 °C

Medium: Druckluft

Besonderheiten: Flanschbild seitlich Namurflansch

Breite: 32 mm

QNn-Wert: 1250 l/min

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Ruhestellung geschlossen

Dokumente & Downloads

Datenblatt

Datenblatt 2801422 FESTO Magnetventil 8116389 VSNC-F-P53C-MH-N14-F19 NAMUR Ruhestellung geschlossen 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2801422 FESTO Magnetventil 8116389 VSNC-F-P53C-MH-N14-F19 NAMUR Ruhestellung geschlossen 1 St.

Beschreibung

Magnetventil VSNC-F-P53C-MH-N14-F19 Ventilfunktion=5/3 geschlossen, Betätigungsart=elektrisch, Baubreite=32 mm, Normalnenndurchfluss=1250 l/min, Betriebsdruck=3 - 8 bar

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.

Beschreibung

Magnetventil VSNC-F-P53C-MH-N14-F19 Ventilfunktion=5/3 geschlossen, Betätigungsart=elektrisch, Baubreite=32 mm, Normalnenndurchfluss=1250 l/min, Betriebsdruck=3 - 8 bar
