Name: FESTO Magnetventil 8116383 VSNC-FT-B52-H-G14-F19A NAMUR 5/2- oder 3/2-Wege 1 St.
Brand: FESTO
SKU: 2801416
Availability: BackOrder

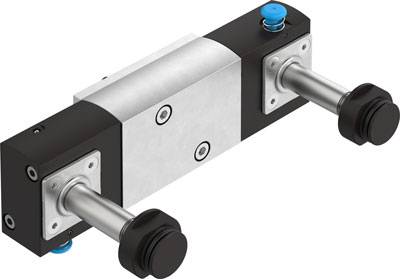

Ein rechteckiges mechanisches Bauteil mit zwei herausragenden stählernen Stangen und blauen Knöpfen an beiden Enden.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 281.95 / Stück)

CHF 281.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Abluftfunktion: drosselbar
Anschluss Atmungsöffnung: nicht gefasst
Baubreite: 32 mm
Befestigungsart: mit Durchgangsbohrung
Betätigungsart: elektrisch
Betriebsdruck: 1.5 - 8 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Dichtprinzip: weich
Einbaulage: beliebig
Einschaltdauer: 1
Entspricht Norm: VDI/VDE 3845 (NAMUR)
Handhilfsbetätigung: tastend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau: Teller-Sitz
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Mediumstemperatur: -20 - 60 °C
Normalnenndurchfluss: 1000 l/min
Pneumatischer Anschluss 1: G1/4
Pneumatischer Anschluss 2: NAMUR Anschlussbild
Pneumatischer Anschluss 3: G1/4
Pneumatischer Anschluss 4: NAMUR Anschlussbild
Pneumatischer Anschluss 5: G1/4
Produktgewicht: 613 g
Schaltzeit um: 435 ms
Spulenkennwerte: Siehe Magnetspule, getrennt zu bestellen
Steuerart: vorgesteuert
Steuerluftversorgung: intern
Strömungsrichtung: nicht reversibel
Überdeckung: negative Überdeckung
Umgebungstemperatur: -20 - 60 °C
Ventilfunktion: 5/2 bistabil
Werkstoff Dichtungen: NBR
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Schrauben: hochlegierter Stahl rostfrei
Werkstoffhinweis: RoHS konform

Produkt-Art: Magnetventil

Betriebsdruck (max.): 8 bar

Gehäusematerial: Aluminium-Knetlegierung

Anschluss: NAMUR

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Betriebstemperatur: -20 bis 60 °C

Medien-Temperatur Bereich: -20 bis +60 °C

Herst.-Teilenr.: 8116383

Ausführung: VSNC-FT-B52-H-G14-F19A

Betriebsdruck (min.): 1.5 bar

Max. Betriebstemperatur: 60 °C

Min. Betriebstemperatur: -20 °C

Betätigung: elektrisch

Dichtungsmaterial: NBR

Max. Durchfluss: 1000 l/min

Funktion: drosselbar

Gewicht: 613 g

Max. Medien-Temperatur: +60 °C

Min. Medien-Temperatur: -20 °C

Medium: Druckluft

Besonderheiten: elektrisch betätigt

Breite: 32 mm

QNn-Wert: 1000 l/min

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: 5/2- oder 3/2-Wege

Dokumente & Downloads

Datenblatt

Datenblatt 2801416 FESTO Magnetventil 8116383 VSNC-FT-B52-H-G14-F19A NAMUR 5/2- oder 3/2-Wege 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2801416 FESTO Magnetventil 8116383 VSNC-FT-B52-H-G14-F19A NAMUR 5/2- oder 3/2-Wege 1 St.

Beschreibung

Magnetventil VSNC-FT-B52-H-G14-F19A Ventilfunktion=5/2 bistabil, Betätigungsart=elektrisch, Baubreite=32 mm, Normalnenndurchfluss=1000 l/min, Betriebsdruck=1,5 - 8 bar

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.

Beschreibung

Magnetventil VSNC-FT-B52-H-G14-F19A Ventilfunktion=5/2 bistabil, Betätigungsart=elektrisch, Baubreite=32 mm, Normalnenndurchfluss=1000 l/min, Betriebsdruck=1,5 - 8 bar
