Name: FESTO Magnetventil 8066575 VSVA-BT-M32CS2-MS-A2-1T5L-PA 24 V G 1/8 1 St.
Brand: FESTO
SKU: 2801399
Availability: BackOrder

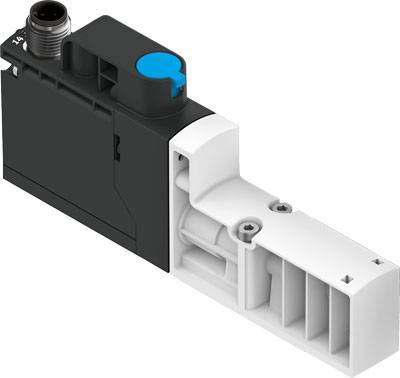

Ein schwarz-weißes technisches Bauteil mit blauer Kappe und Anschluss oben, linksseitig montiert.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 365.95 / Stück)

CHF 365.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Baubreite: 18 mm
Befestigungsart: auf Anschlussplatte
Betätigungsart: elektrisch
Betriebsdruck: 3 - 10 bar
Betriebsdruck Mpa: 0.3 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Dichtprinzip: weich
Einbaulage: beliebig
Einschaltdauer: 1
Elektrischer Anschluss: Plug-in
Handhilfsbetätigung: keine
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
Konstruktiver Aufbau: Teller-Sitz
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Max. negativer Prüfimpuls bei 1 Signal: 1200 µs
Max. positiver Prüfimpuls bei 0 Signal: 2000 µs
Mediumstemperatur: -5 - 50 °C
Nennbetriebsspannung DC: 24 V
Normalnenndurchfluss: 125 l/min
Normalnenndurchfluss Entlüft.: 125 l/min
Pneumatischer Anschluss 2: G1/8
Pneumatischer Anschluss 4: G1/8
Produktgewicht: 110 g
Rückstellart: mechanische Feder - pneumatische Feder
Schaltelementfunktion: Öffner
Schaltstellungsabfrage: über Druckschalter, entlüfteter Zustand
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Schutzart: IP65
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Signalzustandsanzeige: LED gelb, Ventilansteuerung - LED grün, Druckschalter, entlüfteter Zustand
Spulenkennwerte: 24 V DC: 1,6 W
Steuerart: vorgesteuert
Steuerluftversorgung: intern
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Strömungsrichtung: nicht reversibel
Überdeckung: negative Überdeckung
Umgebungstemperatur: -5 - 50 °C
Ventilfunktion: 3/2 geschlossen monostabil
Werkstoff Dichtungen: HNBR - NBR
Werkstoff Gehäuse: PA-verstärkt
Werkstoff Schrauben: Stahl, verzinkt
Werkstoffhinweis: RoHS konform
Zulässige Spannungsschwankungen: +/- 10 %

Produkt-Art: Magnetventil

Betriebsspannung: 24 V

Betriebsdruck (max.): 10 bar

Gehäusematerial: PA

Anschluss: G 1/8

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Betriebstemperatur: -5 bis 50 °C

Medien-Temperatur Bereich: -5 bis +50 °C

Herst.-Teilenr.: 8066575

Ausführung: VSVA-BT-M32CS2-MS-A2-1T5L-PA

Betriebsdruck (min.): 3 bar

Max. Betriebstemperatur: 50 °C

Min. Betriebstemperatur: -5 °C

Betätigung: elektrisch

Dichtungsmaterial: HNBR
NBR

Max. Durchfluss: 125 l/min

Funktion: 3/2 geschlossen monostabil

Gewicht: 110 g

Max. Medien-Temperatur: +50 °C

Min. Medien-Temperatur: -5 °C

Medium: Druckluft

Besonderheiten: elektrisch betätigt

Breite: 18 mm

QNn-Wert: 125 l/min

: IP65

Max. Umgebungstemperatur: +50 °C

Min. Umgebungstemperatur: -5 °C

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Betriebsdruck (max.)

Gehäusematerial

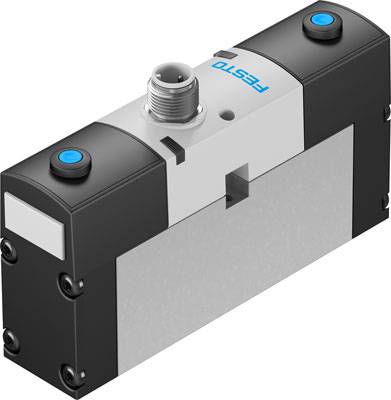

FESTO Magnetventil 534522 VSVA-B-T32C-AZH-A1-1R2L Nennweite (Details) 9 mm 1 St.

Bestell-Nr.:1941393

Lieferung Di., 27. Okt.

Conrad Electronic

10 bar

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 219.95^*

FESTO Magnetventil 534523 VSVA-B-T32U-AZH-A1-1R2L Nennweite (Details) 9 mm 1 St.

Bestell-Nr.:1941394

Lieferung Di., 27. Okt.

Conrad Electronic

10 bar

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 219.95^*

FESTO Magnetventil 534524 VSVA-B-T32H-AZH-A1-1R2L Nennweite (Details) 9 mm 1 St.

Bestell-Nr.:1941395

Lieferung Di., 27. Okt.

Conrad Electronic

10 bar

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 219.95^*

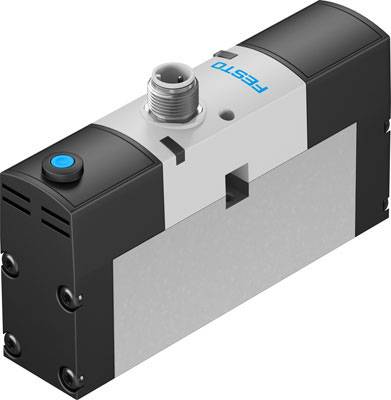

FESTO Magnetventil 534525 VSVA-B-M52-AZH-A1-1R2L Nennweite (Details) 9 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941396

Lieferung Di., 27. Okt.

Conrad Electronic

16 bar

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 145.95^*

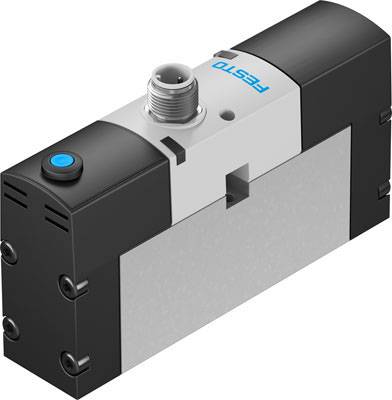

FESTO Magnetventil 534526 VSVA-B-M52-MZH-A1-1R2L Nennweite (Details) 9 mm 1 St.

Bestell-Nr.:1941397

Lieferung Di., 27. Okt.

Conrad Electronic

16 bar

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 137.95^*

FESTO Magnetventil 534527 VSVA-B-B52-ZH-A1-1R2L Nennweite (Details) 9 mm 1 St.

Bestell-Nr.:1941398

Lieferung Di., 27. Okt.

Conrad Electronic

16 bar

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 205.95^*

FESTO Magnetventil 534528 VSVA-B-D52-ZH-A1-1R2L M 12 Nennweite (Details) 9 mm 1 St.

Bestell-Nr.:1941399

Lieferung Di., 27. Okt.

Conrad Electronic

16 bar

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 205.95^*

FESTO Magnetventil 534529 VSVA-B-P53C-ZH-A1-1R2L Nennweite (Details) 9 mm 1 St.

Bestell-Nr.:1941400

Lieferung Di., 27. Okt.

Conrad Electronic

16 bar

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 241.95^*

FESTO Magnetventil 534530 VSVA-B-P53E-ZH-A1-1R2L Nennweite (Details) 9 mm 1 St.

Bestell-Nr.:1941401

Lieferung Di., 27. Okt.

Conrad Electronic

16 bar

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

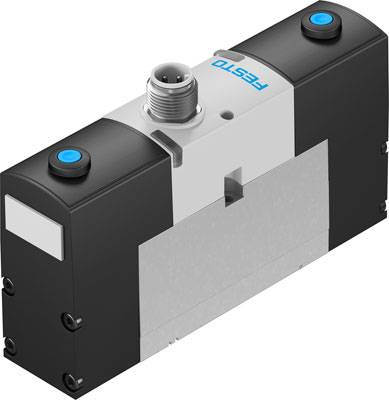

FESTO Magnetventil 534531 VSVA-B-P53U-ZH-A1-1R2L Nennweite (Details) 9 mm 1 St.

Bestell-Nr.:1941402

Lieferung Di., 3. Nov.

Conrad Electronic

16 bar

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2801399 FESTO Magnetventil 8066575 VSVA-BT-M32CS2-MS-A2-1T5L-PA 24 V G 1/8 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2801399 FESTO Magnetventil 8066575 VSVA-BT-M32CS2-MS-A2-1T5L-PA 24 V G 1/8 1 St.

Beschreibung

Magnetventil VSVA-BT-M32CS2-MS-A2-1T5L-PA Ventilfunktion=3/2 geschlossen monostabil, Betätigungsart=elektrisch, Baubreite=18 mm, Normalnenndurchfluss=125 l/min, Normalnenndurchfluss Entlüft.=125 l/min

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
