Name: FESTO Magnetventil 8043213 VUVS-LK20-M32C-AD-G18-1C1-S 24 V/DC G 1/8 Nennweite (Details) 5.2 mm 1 St.
Brand: FESTO
SKU: 1893818
Availability: InStock

Ein elektrisches Ventil mit der Aufschrift 'Festo', zeigt einen schwarzen und silbernen Körper mit Anschlussstiften oben links.

Datenblatt (PDF)

8 Stück

Gesamt (CHF 59.95 / Stück)

CHF 59.95

inkl. MwSt.

nur CHF 8.00

Nur noch 8 Stück verfügbar

Kostenfreier Versand mit

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Magnetventil VUVS-LK20-M32C-AD-G18-1C1-S

Technische Daten

Produkt-Art: Magnetventil

Betriebsspannung: 24 V/DC

Betriebsdruck (max.): 8 bar

Gehäusematerial: Aluminium-Knetlegierung

Anschluss: G 1/8

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Medien-Temperatur Bereich: -5 bis +50 °C

Herst.-Teilenr.: 8043213

Ausführung: VUVS-LK20-M32C-AD-G18-1C1-S

Betriebsdruck (min.): 1.5 bar

Betätigung: elektrisch

Dichtungsmaterial: HNBR
NBR

Max. Durchfluss: 550 l/min

Funktion: 3/2-Wege

Gewicht: 120 g

Max. Medien-Temperatur: +50 °C

Min. Medien-Temperatur: -5 °C

Nennweite: 5.2 mm

Besonderheiten: P-Anschluss G 1/8

: IP65

Max. Umgebungstemperatur: +50 °C

Min. Umgebungstemperatur: -5 °C

Stromleistungsaufnahme: 2.4 W

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Gehäusematerial

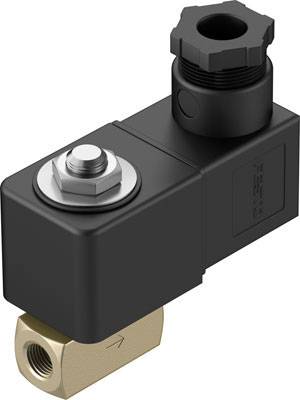

FESTO Magnetventil 1491828 VZWD-L-M22C-M-G14-10-V-1P4-50 24 V/DC G 1/4 Nennweite (Details) 1 mm Ruhestellung geschlossen 1 St.

Bestell-Nr.:1942858

Lieferung Mi., 21. Okt.

Conrad Electronic

G 1/4

Messing

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

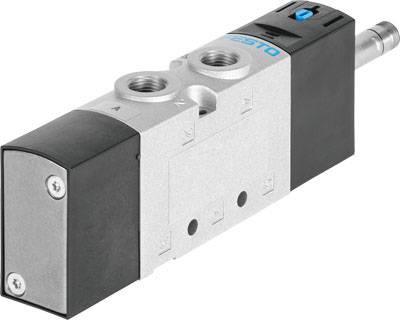

FESTO Magnetventil 575249 VUVS-L20-M52-AD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942555

Lieferung Di., 20. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

FESTO Magnetventil 575250 VUVS-L20-M52-MD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942556

Lieferung Di., 20. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

FESTO Magnetventil 575251 VUVS-L20-B52-D-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942557

Lieferung Di., 20. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 95.95^*

FESTO Magnetventil 575252 VUVS-L20-P53E-MD-G18-F7 G 1/8 Nennweite (Details) 4.5 mm 1 St.

Bestell-Nr.:1942558

Lieferung Di., 20. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 109.95^*

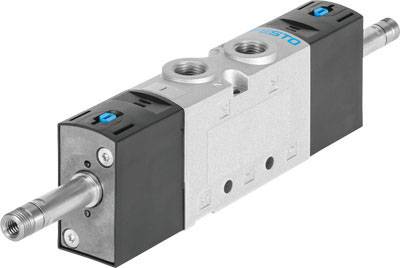

FESTO Magnetventil 575253 VUVS-L20-P53U-MD-G18-F7 G 1/8 Nennweite (Details) 4.8 mm 1 St.

Bestell-Nr.:1942559

Lieferung Di., 20. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 109.95^*

FESTO Magnetventil 575254 VUVS-L20-P53C-MD-G18-F7 G 1/8 Nennweite (Details) 5 mm 1 St.

Bestell-Nr.:1942560

Lieferung Di., 20. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 109.95^*

FESTO Magnetventil 575255 VUVS-L20-M32C-AD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942561

Lieferung Di., 20. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

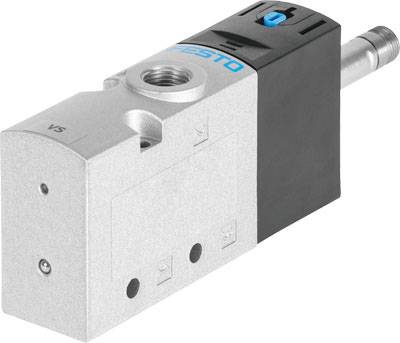

FESTO Magnetventil 575256 VUVS-L20-M32U-AD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942562

Lieferung Di., 20. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

FESTO Magnetventil 575257 VUVS-L20-M32C-AZD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942563

Lieferung Di., 20. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1893818 FESTO Magnetventil 8043213 VUVS-LK20-M32C-AD-G18-1C1-S 24 V/DC G 1/8 Nennweite (Details) 5.2 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1893818 FESTO Magnetventil 8043213 VUVS-LK20-M32C-AD-G18-1C1-S 24 V/DC G 1/8 Nennweite (Details) 5.2 mm 1 St.

Information

Information 1893818 FESTO Magnetventil 8043213 VUVS-LK20-M32C-AD-G18-1C1-S 24 V/DC G 1/8 Nennweite (Details) 5.2 mm 1 St.

Beschreibung

Magnetventil VUVS-LK20-M32C-AD-G18-1C1-S

Nennweite: 5.2 mm
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-Zone III
Pneumatischer Anschluss 1: G1/8
Pneumatischer Anschluss 2: G1/8
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -5
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 120 G
Werkstoff Gehäuse: Aluminium-Knetlegierung
Mediumstemperatur: -5
Ventilfunktion: 3/2 geschlossen monostabil
Befestigungsart: wahlweise:
Betriebsdruck: 46143
Symbol: 991183
Werkstoff Dichtungen: HNBR
Normalnenndurchfluss normalisiert nach DIN 1343: 550 L2
Konstruktiver Aufbau: Kolben-Schieber
Betätigungsart: elektrisch
Rückstellart: pneumatische Feder
Schutzart: IP65
Dichtprinzip: weich
Handhilfsbetätigung: rastend
Steuerart: vorgesteuert
Strömungsrichtung: nicht reversibel
Schaltzeit aus: 20 MS
Schaltzeit ein: 16 MS
Einschaltdauer: 1
Spulenkennwerte: 24 V DC: 2,4 W
Pneumatischer Anschluss 3: G1/8
Abluftfunktion: drosselbar
Steuerluftversorgung: intern
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Elektrischer Anschluss: Form C
Zulässige Spannungsschwankungen: +/- 10 %
Überdeckung: positive Überdeckung
b-Wert: 0.38
C-Wert: 2.66 LSB
Max. positiver Prüfimpuls bei 0 Signal: 2700 MIS
Max. negativer Prüfimpuls bei 1 Signal: 1100 MIS
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Ventilgröße: 21 MM
Anschluss Atmungsöffnung: nicht gefasst

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
