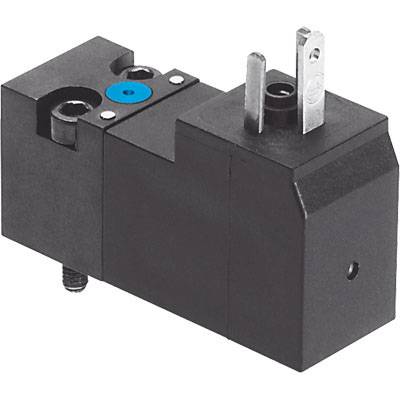

FESTO Magnetventil 571065 VSCS-B-M32-MD-WA-3AC1 Anschlussplatte 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 35.11 / Stück)
CHF 37.09
-5 %
CHF 35.11
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Magnetventil VSCS-B-M32-MD-WA-3AC1
Technische Daten
- Produkt-Art
Magnetventil
- Betriebsdruck (max.)
10 bar
- Anschluss
Anschlussplatte
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Medien-Temperatur Bereich
-10 bis 50 °C
- Herst.-Teilenr.
571065
- Ausführung
Normalnenndurchfluss: 18 l/min
- Betriebsdruck (min.)
0 bar
- Betätigung
Magnetventil
- Dichtungsmaterial
NBR
- Funktion
3/2 geschlossen monostabil
- Max. Medien-Temperatur
50 °C
- Min. Medien-Temperatur
-10 °C
- Breite
15 mm
IP65
- Max. Umgebungstemperatur
50 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1942370 FESTO Magnetventil 571065 VSCS-B-M32-MD-WA-3AC1 Anschlussplatte 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1942370 FESTO Magnetventil 571065 VSCS-B-M32-MD-WA-3AC1 Anschlussplatte 1 St.
Information
Information 1942370 FESTO Magnetventil 571065 VSCS-B-M32-MD-WA-3AC1 Anschlussplatte 1 St.
Beschreibung
Magnetventil VSCS-B-M32-MD-WA-3AC1Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-C1-LPneumatischer Anschluss 1: AnschlussplattePneumatischer Anschluss 2: AnschlussplatteEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: -10Werkstoff-Hinweis: RoHS konformMediumstemperatur: -10Ventilfunktion: 3/2 geschlossen monostabilBetriebsdruck: 0Symbol: 991308Werkstoff Dichtungen: NBRNormalnenndurchfluss normalisiert nach DIN 1343: 18 L2Betätigungsart: elektrischRückstellart: mechanische FederSchutzart: IP65Dichtprinzip: weichHandhilfsbetätigung: rastendSteuerart: direktStrömungsrichtung: nicht reversibelSchaltzeit aus: 6 MSSchaltzeit ein: 6 MSEinschaltdauer: 1Spulenkennwerte: 230 V AC: 50/60 Hz, Anzugsleistung 2,9 VA, Halteleistung 2,1 VAPneumatischer Anschluss 3: AnschlussplatteHinweis zur Zwangsdynamisierung: Schaltfrequenz mindestens 1/WocheEntspricht Norm: ISO 15218CE-Zeichen siehe Konformitätserklärung: nach EU-Niederspannungs-RichtlinieUKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für elektrische BetriebsmittelElektrischer Anschluss: Form CZulässige Spannungsschwankungen: -15 % / +10 %Überdeckung: negative ÜberdeckungBaubreite: 15 MMSchwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
