Name: FESTO Magnetventil 2187 MC-2-1/8 G 1/8 Nennweite (Details) 4 mm 1 St.
Brand: FESTO
SKU: 2804122
Availability: BackOrder

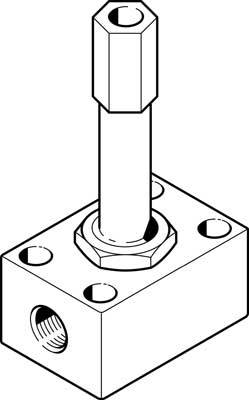

Technische Zeichnung eines zylindrischen Bauteils auf rechteckiger Basis mit Schraubenlöchern und seitlicher Öffnung.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 135.95 / Stück)

CHF 135.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Befestigungsart: mit Durchgangsbohrung
Betätigungsart: elektrisch
Betriebsdruck: -0.95 - 7 bar
Betriebsdruck Mpa: -0.095 - 0.7 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Dichtprinzip: weich
Einschaltdauer: 1
Handhilfsbetätigung: keine
Konstruktiver Aufbau: Sitzventil mit Rückstellfeder
Lagertemperatur: -40 - 100 °C
Mediumstemperatur: -10 - 60 °C
Nennweite: 4 mm
Normalnenndurchfluss: 300 l/min
Pneumatischer Anschluss 1: G1/8
Pneumatischer Anschluss 2: G1/8
Rückstellart: mechanische Feder
Schaltzeit aus: 20 ms
Schaltzeit ein: 18 ms
Schutzart: IP65
Spulenkennwerte: 110 V AC: 50/60 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 120 V AC: 60 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 12 V AC: 50 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 200 V AC: 50/60 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 240 V AC: 50 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 24 V AC: 50 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 380 V AC: 50/60 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 42 V AC: 50/60 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 48 V AC: 50 Hz, Anzugsleistung 30 VA, Halteleistung 22 VA - 110 V DC: 12,7 W - 12 V DC: 11,7 W - 220 V DC: 15 W - 240 V DC: 17,9 W - 24 V DC: 11 W - 42 V DC: 12 W - 96 V DC: 11 W
Steuerart: direkt
Strömungsrichtung: nicht reversibel
Umgebungstemperatur: -5 - 40 °C
Ventilfunktion: 2/2 geschlossen monostabil
Werkstoffhinweis: RoHS konform

Produkt-Art: Magnetventil

Betriebsdruck (max.): 7 bar

Anschluss: G 1/8

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Betriebstemperatur: -10 bis 60 °C

Medien-Temperatur Bereich: -10 bis +60 °C

Herst.-Teilenr.: 2187

Ausführung: MC-2-1/8

Betriebsdruck (min.): -0.95 bar

Max. Betriebstemperatur: 60 °C

Min. Betriebstemperatur: -10 °C

Betätigung: elektrisch

Max. Durchfluss: 300 l/min

Funktion: 2/2 geschlossen monostabil

Max. Medien-Temperatur: +60 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft

Nennweite: 4 mm

Besonderheiten: P-Anschluss G 1/8

QNn-Wert: 300 l/min

: IP65

Max. Umgebungstemperatur: +40 °C

Min. Umgebungstemperatur: -5 °C

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2804122 FESTO Magnetventil 2187 MC-2-1/8 G 1/8 Nennweite (Details) 4 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2804122 FESTO Magnetventil 2187 MC-2-1/8 G 1/8 Nennweite (Details) 4 mm 1 St.

Beschreibung

Magnetventil MC-2-1/8 Ventilfunktion=2/2 geschlossen monostabil, Betätigungsart=elektrisch, Normalnenndurchfluss=300 l/min, Betriebsdruck Mpa=-0,095 - 0,7 MPa, Betriebsdruck=-0,95 - 7 bar

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.

Beschreibung

Magnetventil MC-2-1/8 Ventilfunktion=2/2 geschlossen monostabil, Betätigungsart=elektrisch, Normalnenndurchfluss=300 l/min, Betriebsdruck Mpa=-0,095 - 0,7 MPa, Betriebsdruck=-0,95 - 7 bar
