Name: FESTO Magnetventil 196131 MHE2-MS1H-3/2G-M7 M7 Nennweite (Details) 2 mm 1 St.
Brand: FESTO
SKU: 1941091
Availability: InStock

Pneumatikventil mit drei Anschlüssen und zwei Positionen, geeignet für einen Druckbereich von 0,9 bis 8 bar.

Datenblatt (PDF)

1 Stück (Nur solange der Vorrat reicht)

Gesamt (CHF 99.90 / Stück)

CHF 117.95

-15 %

CHF 99.90

inkl. MwSt.

nur CHF 10.00

Nur noch 1 Stück verfügbar

Kostenfreier Versand mit

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Magnetventil MHE2-MS1H-3/2G-M7

Technische Daten

Elektrischer Anschluss: Stecker, 2-polig

Produkt-Art: Magnetventil

Betriebsdruck (max.): 8 bar

Gehäusematerial: Zinkdruckguss

Anschluss: M7

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Medien-Temperatur Bereich: -5 bis 60 °C

Herst.-Teilenr.: 196131

Ausführung: Normalnenndurchfluss: 100 l/min

Betriebsdruck (min.): -0.9 bar

Dichtungsmaterial: HNBR
NBR

Funktion: 3/2 geschlossen monostabil

Gewicht: 60 g

Max. Medien-Temperatur: 60 °C

Min. Medien-Temperatur: -5 °C

Nennweite: 2 mm

Besonderheiten: elektrisch betätigt

Breite: 10 mm

Schaltfrequenz: 330 Hz

: IP65

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -5 °C

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

FESTO Magnetventil 196131 MHE2-MS1H-3/2G-M7 M7 Nennweite (Details) 2 mm 1 St.

Bestell-Nr.:1941091

Lieferung Do., 15. Okt.

1 StückConrad Electronic

Dieser Artikel

Stück

Min.: 1

Vielfache: 1

CHF 99.90^*

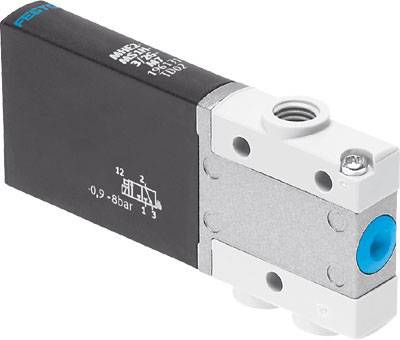

FESTO Magnetventil 196130 MHE2-M1H-3/2G-M7 M7 Nennweite (Details) 2 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941090

Lieferung Do., 29. Okt.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

FESTO Magnetventil 196134 MHE2-M1H-3/2G-QS-4 QS-4 Nennweite (Details) 2 mm 1 St.

Bestell-Nr.:1941094

Lieferung Do., 29. Okt.

Conrad Electronic

QS-4

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

FESTO Magnetventil 196135 MHE2-MS1H-3/2G-QS-4 QS-4 Nennweite (Details) 2 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941095

Lieferung Do., 29. Okt.

Conrad Electronic

QS-4

Stück

Min.: 1

Vielfache: 1

CHF 123.95^*

FESTO Magnetventil 196150 MHE2-M1H-3/2O-M7 M7 Nennweite (Details) 2 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941104

Lieferung Do., 29. Okt.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

FESTO Magnetventil 196151 MHE2-MS1H-3/2O-M7 M7 Nennweite (Details) 2 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941105

Lieferung Do., 29. Okt.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 117.95^*

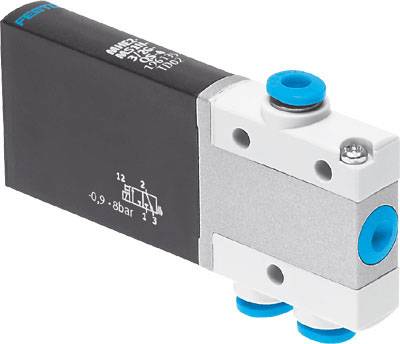

FESTO Magnetventil 196154 MHE2-M1H-3/2O-QS-4 QS-4 Nennweite (Details) 2 mm 1 St.

Bestell-Nr.:1941108

Lieferung Do., 29. Okt.

Conrad Electronic

QS-4

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

FESTO Magnetventil 196155 MHE2-MS1H-3/2O-QS-4 QS-4 Nennweite (Details) 2 mm 1 St.

Bestell-Nr.:1941109

Lieferung Do., 29. Okt.

Conrad Electronic

QS-4

Stück

Min.: 1

Vielfache: 1

CHF 123.95^*

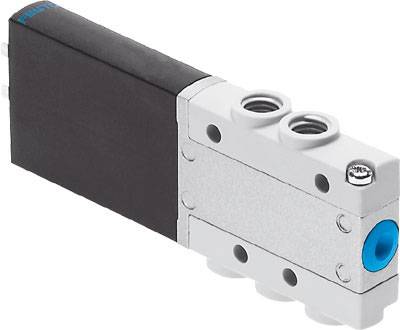

FESTO Magnetventil 525113 MHE2-MS1H-5/2-M7 M7 Nennweite (Details) 2 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941253

Lieferung Fr., 23. Okt.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

FESTO Magnetventil 525117 MHE2-MS1H-5/2-QS-4 QS-4 Nennweite (Details) 2 mm 5/2- oder 3/2-Wege 1 St.

Bestell-Nr.:1941255

Lieferung Fr., 23. Okt.

Conrad Electronic

QS-4

Stück

Min.: 1

Vielfache: 1

CHF 161.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1941091 FESTO Magnetventil 196131 MHE2-MS1H-3/2G-M7 M7 Nennweite (Details) 2 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1941091 FESTO Magnetventil 196131 MHE2-MS1H-3/2G-M7 M7 Nennweite (Details) 2 mm 1 St.

Information

Information 1941091 FESTO Magnetventil 196131 MHE2-MS1H-3/2G-M7 M7 Nennweite (Details) 2 mm 1 St.

Beschreibung

Magnetventil MHE2-MS1H-3/2G-M7

Nennweite: 2 mm
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: M7
Pneumatischer Anschluss 2: M7
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -5
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 60 G
Werkstoff Gehäuse: Zink-Druckguss, beschichtet
Mediumstemperatur: -5
Ventilfunktion: 3/2 geschlossen monostabil
Befestigungsart: mit Durchgangsbohrung
Betriebsdruck: -13.05
Symbol: 991308
Werkstoff Dichtungen: HNBR
Normalnenndurchfluss normalisiert nach DIN 1343: 100 L2
Konstruktiver Aufbau: druckentlastetes Sitzventil
Betätigungsart: elektrisch
Rückstellart: mechanische Feder
Schutzart: IP65
Dichtprinzip: weich
Handhilfsbetätigung: tastend
Steuerart: direkt
Strömungsrichtung: reversibel mit Einschränkungen
Schaltzeit aus: 2 MS
Schaltzeit ein: 1.7 MS
Einschaltdauer: 1
Spulenkennwerte: 24 V DC: Niederstromphase 1,25 W, Hochstromphase 5,0 W
Pneumatischer Anschluss 3: M7
Abluftfunktion: drosselbar
Zulassung: RCM Mark
CE-Zeichen siehe Konformitätserklärung: nach EU-EMV-Richtlinie
UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMV
Elektrischer Anschluss: 2-polig
Zulässige Spannungsschwankungen: +/- 10 %
Überdeckung: negative Überdeckung
Baubreite: 10 MM
Rastermaß: 14 MM
Max. Schaltfrequenz: 330 HZ
Werkstoff Schrauben: Stahl, verzinkt
Zusätzliche Funktionen: Funkenlöschung
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Verpolungsschutz: bipolar
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Hinweis zum Rastermaß: Mindestabstand zwischen den Ventilen beträgt 4 mm
Betriebsdruck reversibel: -13.05
Toleranz Schaltzeit aus: +10 %/-30 %
Toleranz Schaltzeit ein: +10%/-30%
Schaltzeitstreuung ab 1 Hz: 0.2 MS
Einschränkung Umgebungs- und Medientemperatur: in Abhängigkeit von der Schaltfrequenz (siehe Diagramm)

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
