Name: FESTO Magnetventil 1492318 VZWF-B-L-M22C-G14-135-E-3AP4-10 230 V/AC G 1/4 Nennweite (Details) 13.5 mm Zwangsgesteuert 1
Brand: FESTO
SKU: 1943290
Availability: BackOrder

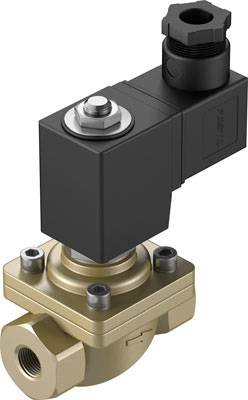

Elektromagnetisches Ventil mit rechteckigem schwarzen Gehäuse und metallischem Unterteil, verwendet zur Steuerung des Flüssigkeitsflusses.

Datenblatt (PDF)

Gesamt (CHF 113.95 / Stück)

CHF 113.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Magnetventil VZWF-B-L-M22C-G14-135-E-3AP4-10

Technische Daten

Produkt-Art: Magnetventil

Betriebsspannung: 230 V/AC

Gehäusematerial: Messing

Anschluss: G 1/4

Medien-Temperatur Bereich: -10 bis 80 °C

Herst.-Teilenr.: 1492318

Ausführung: Normalnenndurchfluss: 1920 l/min

Dichtungsmaterial: EPDM

Funktion: 2/2 geschlossen monostabil

Gewicht: 1000 g

Max. Medien-Temperatur: 80 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft

Nennweite: 13.5 mm

Besonderheiten: elektrisch betätigt

: IP65

Max. Umgebungstemperatur: 35 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Zwangsgesteuert

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Betriebsspannung

Anschluss

Gehäusematerial

FESTO Magnetventil 1492112 VZWF-B-L-M22C-G12-135-1P4-10 24 V/DC G 1/2 Nennweite (Details) 13.5 mm Zwangsgesteuert 1 St.

Bestell-Nr.:1893729

Lieferung Di., 20. Okt.

2 StückConrad Electronic

24 V/DC

G 1/2

Messing

Stück

Min.: 1

Vielfache: 1

CHF 99.95^*

FESTO Magnetventil 1492115 VZWF-L-M22C-G114-400-1P4-10 24 V/DC G 1 1/4 Nennweite (Details) 40 mm Zwangsgesteuert 1 St.

Bestell-Nr.:1943087

Lieferung Mi., 28. Okt.

Conrad Electronic

24 V/DC

G 1 1/4

Messing

Stück

Min.: 1

Vielfache: 1

CHF 669.95^*

FESTO Magnetventil 1492116 VZWF-L-M22C-G112-400-1P4-10 24 V/DC G 1 1/2 Nennweite (Details) 40 mm Zwangsgesteuert 1 St.

Bestell-Nr.:1943088

Lieferung Mi., 28. Okt.

Conrad Electronic

24 V/DC

G 1 1/2

Messing

Stück

Min.: 1

Vielfache: 1

CHF 684.95^*

FESTO Magnetventil 1492117 VZWF-L-M22C-G2-500-1P4-6 24 V/DC G 2 Nennweite (Details) 50 mm Zwangsgesteuert 1 St.

Bestell-Nr.:1943089

Lieferung Mi., 28. Okt.

Conrad Electronic

24 V/DC

G 2

Messing

Stück

Min.: 1

Vielfache: 1

CHF 774.95^*

FESTO Magnetventil 1492118 VZWF-B-L-M22C-G14-135-1P4-10-R1 24 V/DC G 1/4 Nennweite (Details) 13.5 mm Zwangsgesteuert 1 St.

Bestell-Nr.:1943090

Lieferung Di., 3. Nov.

Conrad Electronic

24 V/DC

G 1/4

Edelstahl

Stück

Min.: 1

Vielfache: 1

CHF 259.95^*

FESTO Magnetventil 1492119 VZWF-B-L-M22C-G38-135-1P4-10-R1 24 V/DC G 3/8 Nennweite (Details) 13.5 mm Zwangsgesteuert 1 St.

Bestell-Nr.:1943091

Lieferung Di., 3. Nov.

Conrad Electronic

24 V/DC

G 3/8

Edelstahl

Stück

Min.: 1

Vielfache: 1

CHF 225.95^*

FESTO Magnetventil 1492120 VZWF-B-L-M22C-G12-135-1P4-10-R1 24 V/DC G 1/2 Nennweite (Details) 13.5 mm Zwangsgesteuert 1 St.

Bestell-Nr.:1943092

Lieferung Di., 3. Nov.

Conrad Electronic

24 V/DC

G 1/2

Edelstahl

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

FESTO Magnetventil 1492121 VZWF-B-L-M22C-G34-275-1P4-6-R1 24 V/DC G 3/4 Nennweite (Details) 27.5 mm Zwangsgesteuert 1 St.

Bestell-Nr.:1943093

Lieferung Di., 3. Nov.

Conrad Electronic

24 V/DC

G 3/4

Edelstahl

Stück

Min.: 1

Vielfache: 1

CHF 315.95^*

FESTO Magnetventil 1492122 VZWF-B-L-M22C-G1-275-1P4-6-R1 24 V/DC G 1 Nennweite (Details) 27.5 mm Zwangsgesteuert 1 St.

Bestell-Nr.:1943094

Lieferung Di., 3. Nov.

Conrad Electronic

24 V/DC

G 1

Edelstahl

Stück

Min.: 1

Vielfache: 1

CHF 315.95^*

FESTO Magnetventil 1492123 VZWF-L-M22C-G114-400-1P4-10-R1 24 V/DC G 1 1/4 Nennweite (Details) 40 mm Zwangsgesteuert 1 St.

Bestell-Nr.:1943095

Lieferung Di., 3. Nov.

Conrad Electronic

24 V/DC

G 1 1/4

Edelstahl

Stück

Min.: 1

Vielfache: 1

CHF 1'279.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1943290 FESTO Magnetventil 1492318 VZWF-B-L-M22C-G14-135-E-3AP4-10 230 V/AC G 1/4 Nennweite (Details) 13.5 mm Zwangsgesteuert 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1943290 FESTO Magnetventil 1492318 VZWF-B-L-M22C-G14-135-E-3AP4-10 230 V/AC G 1/4 Nennweite (Details) 13.5 mm Zwangsgesteuert 1

Information

Information 1943290 FESTO Magnetventil 1492318 VZWF-B-L-M22C-G14-135-E-3AP4-10 230 V/AC G 1/4 Nennweite (Details) 13.5 mm Zwangsgesteuert 1

Beschreibung

Magnetventil VZWF-B-L-M22C-G14-135-E-3AP4-10

Nennweite: 13.5 mm
LABS-Konformität: VDMA24364-Zone III
Einbaulage: Magnet stehend
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 1000 G
Werkstoff Gehäuse: Messing-Guss
Mediumstemperatur: -10
Ventilfunktion: 2/2 geschlossen monostabil
Befestigungsart: Leitungseinbau
Symbol: 992976
Werkstoff Dichtungen: EPDM
Normalnenndurchfluss normalisiert nach DIN 1343: 1920 L2
Konstruktiver Aufbau: Membranventil
Betätigungsart: elektrisch
Schutzart: IP65
Dichtprinzip: weich
Handhilfsbetätigung: keine
Strömungsrichtung: nicht reversibel
Schaltzeit aus: 180 MS
Schaltzeit ein: 130 MS
Spulenkennwerte: 230 V AC: 50/60 Hz, Anzugsleistung 18,0 VA, Halteleistung 15,0 VA
CE-Zeichen siehe Konformitätserklärung: nach EU-Niederspannungs-Richtlinie
UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für elektrische Betriebsmittel
Elektrischer Anschluss: Form A
Zulässige Spannungsschwankungen: +/- 10 %
Nenndruck Armatur PN: 40
Medium: Druckluft nach ISO 8573-1:2010 [7:-:-]
Werkstoff Schrauben: hochlegierter Stahl rostfrei
Anschluss Armatur: G1/4
Mediumsdruck: 0
Werkstoffnummer Schraube: 14301
Durchfluss Kv: 1.8 MQH
Werkstoffnummer Gehäuse: CW617N
Druckdifferenz: 0 PSI
Max. Viskosität: 22 22S

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
