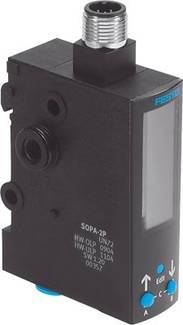

FESTO Luftspaltsensor SOPA-M1-R1-HQ6-2P-M12 552146 QS-6 Gehäusematerial Polyamid (glasfaserverstärkt)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 297.83 / Stück)
CHF 297.83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Anzeigeart: Leucht-LCD mehrfarbig
- Befestigungsart: wahlweise:
- mit Durchgangsbohrung
- mit Hutschiene
- mit Wand-/Flächenhalter
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Betriebsspannungsbereich DC: 15 ... 30 V
- -Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinie
- nach EU-RoHS-RL
- Einstellmöglichkeiten: Teach-In
- über Display und Tasten
- Elektrischer Anschluss: Stecker
- runde Bauform
- nach EN 60947-5-2
- M12x1
- 5-polig
- Erfassungsbereich: 20 ... 200 µm
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- KC-Zeichen: KC-EMV
- Kurzschlussfestigkeit: taktend
- Manipulationssicherung: elektronische Verriegelung
- Max. Ausgangsstrom: 100 mA
- Messprinzip: pneumatisch
- Pneumatischer Anschluss: QS-6
- Produktgewicht: 60 g
- Schutzart: IP65
- nach IEC 60529
- Speisedruck: 0,8 ... 1,6 bar
- Umgebungstemperatur: 0 ... 50 °C
- Verpolungsschutz: für alle elektrischen Anschlüsse
- Werkstoff Gehäuse: PA-verstärkt
- Werkstoffhinweis: Kupfer- und PTFE-frei
- RoHS konform
- Wiederholgenauigkeit Schaltpunkt: ±2,5 µm Erfassungsbereich 30 µm bis 150 µm
- ±5 µm Erfassungsbereich 20 bis 200µm
- Zulassung: RCM Mark
- c UL us - Recognized (OL)
- Betriebs-Medium
Druckluft
- Produkt-Art
Luftspaltsensor
- Gehäusematerial
Polyamid (glasfaserverstärkt)
- Anschluss
QS-6
- Betriebsdruck (max.)
1.6 bar
- Betriebstemperatur
0 bis 50 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
50 °C
- Ausführung
SOPA-M1-R1-HQ6-2P-M12
- Herst.-Teilenr.
552146
- Betriebsdruck (min.)
0.8 bar
- Gewicht
60 g
- Medium
Druckluft
IP65
- Steuerdruck (max.)
1.6 bar
- Steuerdruck (min.)
0.8 bar
- Max. Umgebungstemperatur
+50 °C
- Min. Umgebungstemperatur
0 °C
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204459 FESTO Luftspaltsensor SOPA-M1-R1-HQ6-2P-M12 552146 QS-6 Gehäusematerial Polyamid (glasfaserverstärkt)
Beschreibung
Luftspaltsensor SOPA-M1-R1-HQ6-2P-M12Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-C1-LKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 0Werkstoff-Hinweis: RoHS konformProduktgewicht: 60 GWerkstoff Gehäuse: Aluminium eloxiertBefestigungsart: wahlweise:Symbol: 992013Schutzart: IP65Pneumatischer Anschluss: QS-6Zulassung: RCM MarkCE-Zeichen siehe Konformitätserklärung: nach EU-EMV-RichtlinieUKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMVSchaltausgang: 2xPNPSchaltfunktion: Fenster-KomparatorSchaltelementfunktion: Öffner/Schließer umschaltbarElektrischer Anschluss 1, Anschlussart: SteckerElektrischer Anschluss 1, Anschlusstechnik: M12x1 A-codiert nach EN 61076-2-101Einstellmöglichkeiten: Teach-InBetriebsspannungsbereich DC: 15Max. Ausgangsstrom: 100 MAKurzschlussfestigkeit: jaElektrischer Anschluss 1, Anzahl Pole/Adern: 5Elektrischer Anschluss 1, Befestigungsart: SchraubverriegelungElektrischer Anschluss 1, Anschlussbild: 991172Messprinzip: pneumatischVerpolungsschutz: für alle elektrischen AnschlüsseElektrischer Anschluss 1, kompatible Befestigungsart: Kompatibel mit Schraubverriegelung drehbarAnzeigeart: Leucht-LCD mehrfarbigKC-Zeichen: KC-EMVMax. Stromaufnahme: 250 MAManipulationssicherung: elektronische Verriegelung
