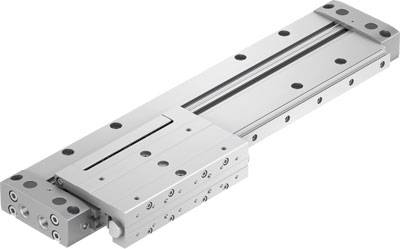

Abbildung ähnlich
FESTO Linearantrieb 5074943 DLGF-KF-20-350-PPSA Gehäusematerial: Aluminium Hublänge: 350 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Gesamt (CHF 699.95 / Stück)
CHF 699.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Alternativanschlüsse: siehe Produktzeichnung
- Befestigungsart: mit Zubehör - Direktbefestigung über Durchgangsbohrung
- Betriebsdruck: 2 - 8 bar
- Betriebsdruck Mpa: 0.2 - 0.8 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Bewegte Masse: 470 g
- Dämpfung: PPS: selbsteinstellende pneumatische Endlagendämpfung
- Dämpfungslänge: 9.6 mm
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Führung: Kugelumlaufführung
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 350 mm
- Kolben-Durchmesser: 20 mm
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Max. Moment Mx: 5.4 Nm
- Max. Moment My: 15 Nm
- Max. Moment Mz: 15 Nm
- Max. Kraft +Fz weg vom Antrieb: 400 N
- Max. Kraft Fy: 600 N
- Max. Kraft -Fz hin zum Antrieb: 700 N
- Mitnahmeprinzip: formschlüssig (Schlitz)
- Pneumatischer Anschluss: M5
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 2254 g
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 188 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188 N
- Umgebungstemperatur: 0 - 60 °C
- Werkstoff Deckel: Aluminium-Guss, beschichtet
- Werkstoff Dichtungen: NBR - TPE-U(PU)
- Werkstoff Gehäuse: Aluminium, eloxiert
- Werkstoffhinweis: RoHS konform - kupferfrei
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Produkt-Art
Linearantrieb
- Hublänge
350 mm
- Betriebsdruck (max.)
8 bar
- Min. Gerätetemperatur
0 °C
- Max. Gerätetemperatur
60 °C
- Herst.-Teilenr.
5074943
- Gewicht
2254 g
- Baugröße
20
- Min. Betriebsdruck
2 bar
- Betriebsmedium
Druckluft
- Dichtungsmaterial
NBR
TPE-U(PU)
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium
- Kolben-Durchmesser
20 mm
- Kolbenstangen-Ø
20 mm
- Kraft (max.)
700 N
- Luftanschluss
M5
- Material
Aluminium
- Medium
Druckluft
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- Wirkungsweise
Doppelwirkend
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2802719 FESTO Linearantrieb 5074943 DLGF-KF-20-350-PPSA Gehäusematerial: Aluminium Hublänge: 350 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802719 FESTO Linearantrieb 5074943 DLGF-KF-20-350-PPSA Gehäusematerial: Aluminium Hublänge: 350 mm 1 St.
Beschreibung
Linearantrieb DLGF-KF-20-350-PPSA Hub=350 mm, Kolben-Durchmesser=20 mm, Dämpfung=PPS: selbsteinstellende pneumatische Endlagendämpfung, Einbaulage=beliebig, Führung=Kugelumlaufführung
