Name: FESTO Linearantrieb 5074738 DLGF-G-40-300-PPSA Gehäusematerial: Aluminium Hublänge: 300 mm 1 St.
Brand: FESTO
SKU: 2802672
Availability: BackOrder

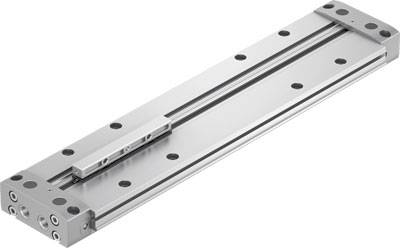

Linearschlitten aus Metall, länglich mit festem Führungselement und mehreren Schraublöchern. Wird in Maschinen für präzise Bewegungen eingesetzt.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 479.95 / Stück)

CHF 479.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Alternativanschlüsse: siehe Produktzeichnung
Befestigungsart: mit Zubehör - Direktbefestigung über Durchgangsbohrung
Betriebsdruck: 1.5 - 8 bar
Betriebsdruck Mpa: 0.15 - 0.8 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
Bewegte Masse: 450 g
Dämpfung: PPS: selbsteinstellende pneumatische Endlagendämpfung
Dämpfungslänge: 12.9 mm
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Führung: Grundführung
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 300 mm
Kolben-Durchmesser: 40 mm
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Max. Moment Mx: 7.7 Nm
Max. Moment My: 37.6 Nm
Max. Moment Mz: 11.2 Nm
Max. Kraft +Fz weg vom Antrieb: 456 N
Max. Kraft Fy: 0 N
Max. Kraft -Fz hin zum Antrieb: 662 N
Mitnahmeprinzip: formschlüssig (Schlitz)
Pneumatischer Anschluss: G1/4
Positionserkennung: für Näherungsschalter
Produktgewicht: 5655 g
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 754 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 754 N
Umgebungstemperatur: 0 - 60 °C
Werkstoff Deckel: Aluminium-Guss, beschichtet
Werkstoff Dichtungen: NBR - TPE-U(PU)
Werkstoff Gehäuse: Aluminium, eloxiert
Werkstoffhinweis: RoHS konform - kupferfrei

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:-:-]

Produkt-Art: Linearantrieb

Hublänge: 300 mm

Betriebsdruck (max.): 8 bar

Durchmesser: 40 mm

Material (Details): Aluminium. eloxiert; Aluminium-Guss. beschichtet; NBR - TPE-U(PU)

Min. Gerätetemperatur: 0 °C

Max. Gerätetemperatur: 60 °C

Herst.-Teilenr.: 5074738

Ausführung: DLGF-G-40-300-PPSA

Gewicht: 5655 g

Baugröße: 40

Min. Betriebsdruck: 1.5 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR
TPE-U(PU)

Gehäusematerial: Aluminium

Kolben-Durchmesser: 40 mm

Kraft (max.): 662 N

Luftanschluss: G1/4

Material: Aluminium

Medium: Druckluft

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: 0 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Hublänge

Herst.-Teilenr.

Durchmesser

FESTO Linearantrieb 5074738 DLGF-G-40-300-PPSA Gehäusematerial: Aluminium Hublänge: 300 mm 1 St.

Bestell-Nr.:2802672

Lieferung Di., 27. Okt.

Conrad Electronic

Dieser Artikel

300 mm

5074738

40 mm

Stück

Min.: 1

Vielfache: 1

CHF 479.95^*

FESTO Linearantrieb 5072350 DLGF-G-25-100-PPSA Gehäusematerial: Aluminium Hublänge: 100 mm 1 St.

Bestell-Nr.:2802653

Lieferung Di., 27. Okt.

Conrad Electronic

100 mm

5072350

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 315.95^*

FESTO Linearantrieb 5072351 DLGF-G-25-150-PPSA Gehäusematerial: Aluminium Hublänge: 150 mm 1 St.

Bestell-Nr.:2802654

Lieferung Di., 27. Okt.

Conrad Electronic

150 mm

5072351

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 321.95^*

FESTO Linearantrieb 5072352 DLGF-G-25-200-PPSA Gehäusematerial: Aluminium Hublänge: 200 mm 1 St.

Bestell-Nr.:2802655

Lieferung Di., 27. Okt.

Conrad Electronic

200 mm

5072352

Stück

Min.: 1

Vielfache: 1

CHF 333.95^*

FESTO Linearantrieb 5072353 DLGF-G-25-250-PPSA Gehäusematerial: Aluminium Hublänge: 250 mm 1 St.

Bestell-Nr.:2802656

Lieferung Di., 27. Okt.

Conrad Electronic

250 mm

5072353

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 333.95^*

FESTO Linearantrieb 5072354 DLGF-G-25-300-PPSA Gehäusematerial: Aluminium Hublänge: 300 mm 1 St.

Bestell-Nr.:2802657

Lieferung Di., 27. Okt.

Conrad Electronic

300 mm

5072354

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 335.95^*

FESTO Linearantrieb 5072355 DLGF-G-25-350-PPSA Gehäusematerial: Aluminium Hublänge: 350 mm 1 St.

Bestell-Nr.:2802658

Lieferung Di., 27. Okt.

Conrad Electronic

350 mm

5072355

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 345.95^*

FESTO Linearantrieb 5072356 DLGF-G-25-400-PPSA Gehäusematerial: Aluminium Hublänge: 400 mm 1 St.

Bestell-Nr.:2802659

Lieferung Di., 27. Okt.

Conrad Electronic

400 mm

5072356

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 351.95^*

FESTO Linearantrieb 5072358 DLGF-G-25-500-PPSA Gehäusematerial: Aluminium Hublänge: 500 mm 1 St.

Bestell-Nr.:2802660

Lieferung Di., 27. Okt.

Conrad Electronic

500 mm

5072358

Stück

Min.: 1

Vielfache: 1

CHF 361.95^*

FESTO Linearantrieb 5072360 DLGF-G-25-600-PPSA Gehäusematerial: Aluminium Hublänge: 600 mm 1 St.

Bestell-Nr.:2802661

Lieferung Di., 27. Okt.

Conrad Electronic

600 mm

5072360

Stück

Min.: 1

Vielfache: 1

CHF 369.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2802672 FESTO Linearantrieb 5074738 DLGF-G-40-300-PPSA Gehäusematerial: Aluminium Hublänge: 300 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2802672 FESTO Linearantrieb 5074738 DLGF-G-40-300-PPSA Gehäusematerial: Aluminium Hublänge: 300 mm 1 St.

Beschreibung

Linearantrieb DLGF-G-40-300-PPSA Hub=300 mm, Kolben-Durchmesser=40 mm, Dämpfung=PPS: selbsteinstellende pneumatische Endlagendämpfung, Einbaulage=beliebig, Führung=Grundführung

Beschreibung

Linearantrieb DLGF-G-40-300-PPSA Hub=300 mm, Kolben-Durchmesser=40 mm, Dämpfung=PPS: selbsteinstellende pneumatische Endlagendämpfung, Einbaulage=beliebig, Führung=Grundführung
