Name: FESTO Kupplung 531628 KD3-1/4-I Innengewinde G1/4" Gewinde-Maß: G1/4" 1 St.
Brand: FESTO
SKU: 1940144
Availability: BackOrder

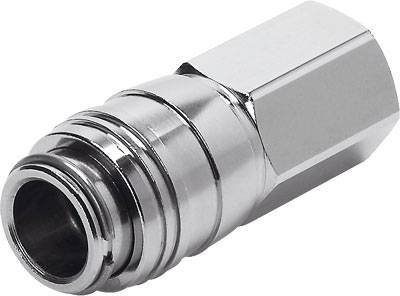

Hydraulikkupplung aus Metall mit sechseckigen und zylindrischen Abschnitten, verwendet zum Verbinden von Schläuchen in Hydrauliksystemen.

Datenblatt (PDF)

Gesamt (CHF 15.95 / Stück)

CHF 15.95

inkl. MwSt.

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kupplung KD3-1/4-I

Technische Daten

Gewicht: 47 g

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:-:-]

Produkt-Art: Kupplung

Gewinde-Maß: G1/4"

Innengewinde: G1/4"

Herst.-Teilenr.: 531628

Ausführung: Kupplungsdose KD3-1/4-I selbstabstellend. Nennweite=5 mm, Normalnenndurchfluss=666 l/min, Hinweis zum Betriebs- und Steuermedium=Geölter Betrieb möglich

Betriebsdruck (max.): 12 bar

Min. Betriebsdruck: -0.95 bar

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -10 °C

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1940144 FESTO Kupplung 531628 KD3-1/4-I Innengewinde G1/4" Gewinde-Maß: G1/4" 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1940144 FESTO Kupplung 531628 KD3-1/4-I Innengewinde G1/4" Gewinde-Maß: G1/4" 1 St.

Beschreibung

Kupplungsdose KD3-1/4-I

Nennweite: 5 mm
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: Innengewinde G1/4
Betriebsdruck kompletter Temperaturbereich: -13775
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Nenn-Anziehdrehmoment: 9.5 NM
Toleranz zum Nenn-Anziehdrehmoment: ± 15 %
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 47 G
Werkstoff Gehäuse: Messing, vernickelt
Werkstoff Dichtungen: NBR
Normalnenndurchfluss normalisiert nach DIN 1343: 185
Nenndurchfluss normalisiert nach ISO 8778: 200.5
Werkstoff Feder: hochlegierter Stahl rostfrei
Werkstoff Gewindestück: Messing, vernickelt
Werkstoff Kugel: hochlegierter Stahl rostfrei
Werkstoff Sprengring: hochlegierter Stahl rostfrei
Werkstoff Ventilkörper: Messing
Werkstoff Entriegelungshülse: Messing, vernickelt
