Name: FESTO Führungszylinder 8118869 DFM-25-20-P-A-KF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.
Brand: FESTO
SKU: 2802952
Availability: BackOrder

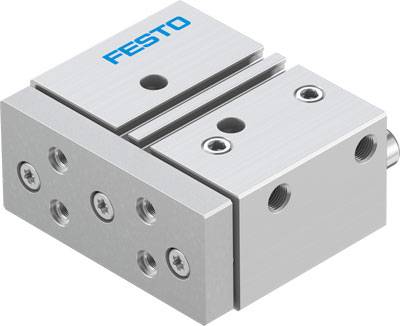

Metallischer pneumatischer Kompaktzylinder mit mehreren Schraubenlöchern, Aufschrift 'FESTO' oben.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 431.95 / Stück)

CHF 431.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Alternativanschlüsse: siehe Produktzeichnung
Aufprallenergie in den Endlagen: 0.3 J
Betriebsart Antriebseinheit: Joch
Betriebsdruck: 1.5 - 10 bar
Betriebsdruck Mpa: 0.15 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse: 595 g
Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Führung: Kugelumlaufführung
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 20 mm
Kolben-Durchmesser: 25 mm
Konstruktiver Aufbau: Führung
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B1/B2-L
Max. Moment Mx: 29.35 Nm
Max. Moment Mx statisch: 36.04 Nm
Max. Moment My: 12.52 Nm
Max. Moment My statisch: 15.37 Nm
Max. Moment Mz: 12.52 Nm
Max. Moment Mz statisch: 15.37 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 110 N
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 6.14 Nm
Max. Geschwindigkeit: 0.8 m/s
Max. Kraft Fy: 863 N
Max. Kraft Fy statisch: 1060 N
Max. Kraft Fz: 863 N
Max. Kraft Fz statisch: 1060 N
Pneumatischer Anschluss: G1/8
Positionserkennung: für Näherungsschalter
Produktgewicht: 1173 g
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub: 24.6 mm
Schwerpunktsabstand der Nutzlast zur Jochplatte: 50 mm
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 247 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 295 N
Umgebungstemperatur: -5 - 60 °C
Varianten: Empfohlen für Produktionsanlagen zur Herstellung von Li-Ionen Batterien
Werkstoff Deckel: Aluminium-Knetlegierung
Werkstoff Dichtungen: NBR
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoffhinweis: Kupfer- und PTFE-frei - RoHS konform

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Führungszylinder

Hublänge: 20 mm

Betriebsdruck (max.): 10 bar

Durchmesser: 25 mm

Min. Gerätetemperatur: -5 °C

Max. Gerätetemperatur: 60 °C

Herst.-Teilenr.: 8118869

Gewicht: 1173 g

Baugröße: 25

Min. Betriebsdruck: 1.5 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 25 mm

Kolbenstangen-Material: rostfreier Stahl

Kraft (max.): 863 N

Luftanschluss: G1/8

Material: Aluminium-Knetlegierung

Medium: Druckluft

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -5 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2802952 FESTO Führungszylinder 8118869 DFM-25-20-P-A-KF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2802952 FESTO Führungszylinder 8118869 DFM-25-20-P-A-KF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Beschreibung

Führungszylinder DFM-25-20-P-A-KF-F1A Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=20 mm, Kolben-Durchmesser=25 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
