Name: FESTO Führungszylinder 8118830 DFM-16-10-P-A-KF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.
Brand: FESTO
SKU: 2802923
Availability: BackOrder

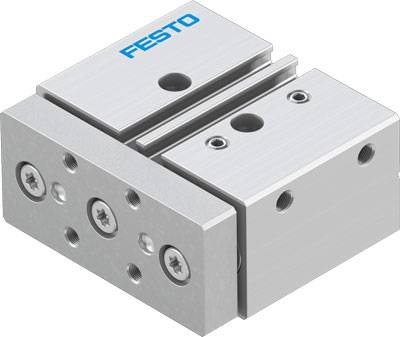

Silberner pneumatischer Zylinderblock mit blauer 'Festo'-Aufschrift, zeigt vier Schrauben und Führungsrillen.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 351.95 / Stück)

CHF 351.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Alternativanschlüsse: siehe Produktzeichnung
Aufprallenergie in den Endlagen: 0.15 J
Betriebsart Antriebseinheit: Joch
Betriebsdruck: 2 - 10 bar
Betriebsdruck Mpa: 0.2 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse: 212 g
Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Führung: Kugelumlaufführung
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 10 mm
Kolben-Durchmesser: 16 mm
Konstruktiver Aufbau: Führung
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B1/B2-L
Max. Moment Mx: 8.95 Nm
Max. Moment Mx statisch: 9.55 Nm
Max. Moment My: 3.89 Nm
Max. Moment My statisch: 4.15 Nm
Max. Moment Mz: 3.89 Nm
Max. Moment Mz statisch: 4.15 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 45 N
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 2.19 Nm
Max. Geschwindigkeit: 0.8 m/s
Max. Kraft Fy: 389 N
Max. Kraft Fy statisch: 415 N
Max. Kraft Fz: 389 N
Max. Kraft Fz statisch: 415 N
Pneumatischer Anschluss: M5
Positionserkennung: für Näherungsschalter
Produktgewicht: 426 g
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub: 13.4 mm
Schwerpunktsabstand der Nutzlast zur Jochplatte: 50 mm
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 90 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 121 N
Umgebungstemperatur: -5 - 60 °C
Varianten: Empfohlen für Produktionsanlagen zur Herstellung von Li-Ionen Batterien
Werkstoff Deckel: Aluminium-Knetlegierung
Werkstoff Dichtungen: NBR
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoffhinweis: Kupfer- und PTFE-frei - RoHS konform

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Führungszylinder

Hublänge: 10 mm

Betriebsdruck (max.): 10 bar

Min. Gerätetemperatur: -5 °C

Max. Gerätetemperatur: 60 °C

Herst.-Teilenr.: 8118830

Ausführung: DFM-16-10-P-A-KF-F1A

Gewicht: 426 g

Baugröße: 16

Min. Betriebsdruck: 2 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR

Druckluft-Anschluss: M5

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 16 mm

Kolbenstangen-Material: rostfreier Stahl

Kraft (max.): 415 N

Luftanschluss: M5

Material: Aluminium-Knetlegierung

Medium: Druckluft

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -5 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2802923 FESTO Führungszylinder 8118830 DFM-16-10-P-A-KF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2802923 FESTO Führungszylinder 8118830 DFM-16-10-P-A-KF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Beschreibung

Führungszylinder DFM-16-10-P-A-KF-F1A Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=10 mm, Kolben-Durchmesser=16 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
