Name: FESTO Führungszylinder 559461 DFM-16-40-B-PPV-A-KF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.
Brand: FESTO
SKU: 2802853
Availability: BackOrder

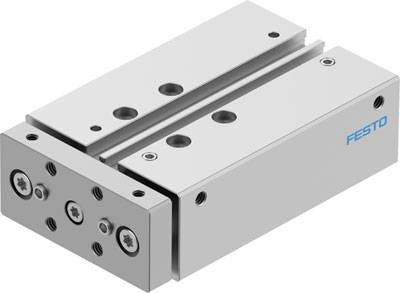

Metallische Lineareinheit von Festo, mit mehreren Bohrungen und einem geschlossenen Gehäuse. Verwendet in automatisierten Systemen.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 449.95 / Stück)

CHF 449.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Alternativanschlüsse: siehe Produktzeichnung
Aufprallenergie in den Endlagen: 0.15 J
Betriebsart Antriebseinheit: Joch
Betriebsdruck: 2 - 10 bar
Betriebsdruck Mpa: 0.2 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Dämpfung: PPV: pneumatische Dämpfung beidseitig einstellbar
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Führung: Kugelumlaufführung
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 40 mm
Kolben-Durchmesser: 16 mm
Konstruktiver Aufbau: Führung
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss: M5
Positionserkennung: für Näherungsschalter
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 90 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 121 N
Umgebungstemperatur: -5 - 60 °C
Werkstoff Deckel: Aluminium-Knetlegierung
Werkstoff Dichtungen: NBR
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoffhinweis: RoHS konform

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Führungszylinder

Hublänge: 40 mm

Betriebsdruck (max.): 10 bar

Durchmesser: 16 mm

Material (Details): hochlegierter Stahl rostfrei

Min. Gerätetemperatur: -5 °C

Max. Gerätetemperatur: 60 °C

Herst.-Teilenr.: 559461

Ausführung: DFM-16-40-B-PPV-A-KF

Baugröße: 16

Min. Betriebsdruck: 2 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR

Druckluft-Anschluss: M5

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 16 mm

Kolbenstangen-Material: rostfreier Stahl

Kraft (max.): 121 N

Luftanschluss: M5

Material: Aluminium-Knetlegierung

Medium: Druckluft

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -5 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2802853 FESTO Führungszylinder 559461 DFM-16-40-B-PPV-A-KF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2802853 FESTO Führungszylinder 559461 DFM-16-40-B-PPV-A-KF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.

Beschreibung

Führungszylinder DFM-16-40-B-PPV-A-KF Hub=40 mm, Kolben-Durchmesser=16 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=PPV: pneumatische Dämpfung beidseitig einstellbar, Einbaulage=beliebig

Beschreibung

Führungszylinder DFM-16-40-B-PPV-A-KF Hub=40 mm, Kolben-Durchmesser=16 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=PPV: pneumatische Dämpfung beidseitig einstellbar, Einbaulage=beliebig
