Name: FESTO Führungszylinder 4154799 DFM-10-20-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.
Brand: FESTO
SKU: 2802851
Availability: BackOrder

Silberner pneumatischer Zylinder von Festo mit zwei parallel verlaufenden Stangen und Schraubenlöchern auf einer Seite.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 125.95 / Stück)

CHF 125.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Aufprallenergie in den Endlagen: 0.035 J
Betriebsart Antriebseinheit: Joch
Betriebsdruck: 1.5 - 8 bar
Betriebsdruck Mpa: 0.15 - 0.8 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse: 21 g
Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Führung: Gleitführung
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 20 mm
Kolben-Durchmesser: 10 mm
Konstruktiver Aufbau: Führung
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 2 N
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 0.034 Nm
Max. Geschwindigkeit: 1.7 m/s
Pneumatischer Anschluss: M3
Positionserkennung: für Näherungsschalter
Produktgewicht: 60.5 g
Schwerpunktsabstand der Nutzlast zur Jochplatte: 10 mm
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 47 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 68 N
Umgebungstemperatur: -10 - 60 °C
Verdrehspiel: 0.1 deg
Werkstoff Deckel: hochlegierter Stahl rostfrei
Werkstoff Dichtungen: NBR
Werkstoff Dynamische Dichtungen: HNBR
Werkstoff Endplatte: Alu-Knetlegierung, eloxiert
Werkstoff Führungsstange: hochlegierter Stahl rostfrei
Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoffhinweis: RoHS konform

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Führungszylinder

Hublänge: 20 mm

Betriebsdruck (max.): 8 bar

Min. Gerätetemperatur: -10 °C

Max. Gerätetemperatur: 60 °C

Herst.-Teilenr.: 4154799

Gewicht: 60.5 g

Baugröße: 10

Min. Betriebsdruck: 1.5 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR

Druckluft-Anschluss: M3

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 10 mm

Kolbenstangen-Material: rostfreier Stahl

Kolbenstangen-Ø: 10 mm

Kraft (max.): 2 N

Luftanschluss: M3

Material: Aluminium-Knetlegierung

Medium: Druckluft

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Hublänge

Herst.-Teilenr.

Betriebsdruck (max.)

FESTO Führungszylinder 170885 DFM-80-25-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.

Bestell-Nr.:2116256

Lieferung Mo., 26. Okt.

Conrad Electronic

25 mm

170885

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 664.95^*

FESTO Führungszylinder 170887 DFM-80-80-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 80 mm 1 St.

Bestell-Nr.:2116258

Lieferung Mo., 26. Okt.

Conrad Electronic

80 mm

170887

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 769.95^*

FESTO Führungszylinder 170888 DFM-80-100-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 100 mm 1 St.

Bestell-Nr.:2116259

Lieferung Mo., 26. Okt.

Conrad Electronic

100 mm

170888

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 819.95^*

FESTO Führungszylinder 170889 DFM-80-125-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 125 mm 1 St.

Bestell-Nr.:2116260

Lieferung Mo., 26. Okt.

Conrad Electronic

125 mm

170889

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 874.95^*

FESTO Führungszylinder 170890 DFM-80-160-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.

Bestell-Nr.:2116261

Lieferung Mo., 26. Okt.

Conrad Electronic

160 mm

170890

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 954.95^*

FESTO Führungszylinder 170891 DFM-80-200-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 200 mm 1 St.

Bestell-Nr.:2116262

Lieferung Mo., 26. Okt.

Conrad Electronic

200 mm

170891

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 1'029.95^*

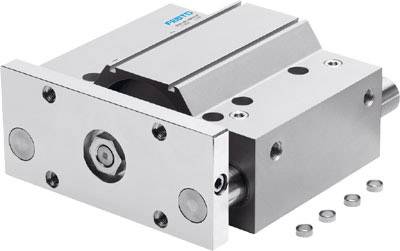

FESTO Führungszylinder 170892 DFM-100-25-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.

Bestell-Nr.:2116263

Lieferung Mo., 26. Okt.

Conrad Electronic

25 mm

170892

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 839.95^*

FESTO Führungszylinder 170893 DFM-100-50-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.

Bestell-Nr.:2116264

Lieferung Mo., 26. Okt.

Conrad Electronic

50 mm

170893

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 889.95^*

FESTO Führungszylinder 170894 DFM-100-80-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 80 mm 1 St.

Bestell-Nr.:2116265

Lieferung Mo., 26. Okt.

Conrad Electronic

80 mm

170894

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 989.95^*

FESTO Führungszylinder 170895 DFM-100-100-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 100 mm 1 St.

Bestell-Nr.:2116266

Lieferung Mo., 26. Okt.

Conrad Electronic

100 mm

170895

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 1'039.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2802851 FESTO Führungszylinder 4154799 DFM-10-20-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2802851 FESTO Führungszylinder 4154799 DFM-10-20-P-A-GF Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Beschreibung

Führungszylinder DFM-10-20-P-A-GF mit integrierter Führung. Schwerpunktsabstand der Nutzlast zur Jochplatte=10 mm, Hub=20 mm, Kolben-Durchmesser=10 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
