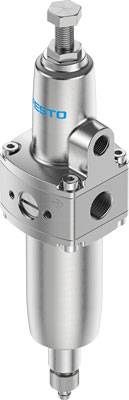

FESTO Filter-Regelventil 8120896 PCRP-44-N14-12-E-R1-M-T19 Dichtungsmaterial CR, NBR, VMQ 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 220.12 / Stück)
CHF 220.12
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anschluss Manometer: G1/4
- Baugröße: 44
- Baureihe: P
- Befestigungsart: Leitungseinbau - wahlweise: - mit Befestigungsbausatz
- Betätigungssicherung: Regulierschraube mit Konterung
- Betriebsdruck: 1 - 20 bar
- Betriebsdruck Mpa: 0.1 - 2 MPa
- Betriebsmedium: Inerte Gase - Druckluft nach ISO 8573-1:2010 [-:4:-]
- Druckanzeige: G1/4 vorbereitet
- Druckregelbereich: 0.5 - 12 bar
- Einbaulage: senkrecht +/- 5°
- Entspricht Norm: NACE MR0175/ISO 15156 (Gehäuse und Schale)
- Filterfeinheit: 40 µm
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Kondensatablass: manuell drehend
- Konstruktiver Aufbau: Filterregler ohne Manometer
- Lagertemperatur: -60 - 80 °C
- Luftreinheitsklasse am Ausgang: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Max. Normaldurchfluss: 2020 l/min
- Max. Druckhysterese: 0.2 bar
- Max. Kondensatmenge: 13 ml
- Mediumstemperatur: -60 - 80 °C
- Normalnenndurchfluss: 1750 l/min
- Pneumatischer Anschluss 1: 1/4 NPT
- Pneumatischer Anschluss 2: 1/4 NPT
- Produktgewicht: 720 g
- Reglerfunktion: mit Sekundärentlüftung - mit Vordruckkompensation
- Umgebungstemperatur: -60 - 80 °C
- Werkstoff Ablassschraube: hochlegierter Stahl rostfrei
- Werkstoff Befestigungswinkel: hochlegierter Stahl rostfrei
- Werkstoff Dichtungen: CR - NBR - VMQ
- Werkstoff Feder: hochlegierter Stahl rostfrei
- Werkstoff Filter: hochlegierter Stahl rostfrei
- Werkstoff Filterträger: Edelstahlguss
- Werkstoff Gehäuse: Edelstahlguss
- Werkstoff Regulierschraube: hochlegierter Stahl rostfrei
- Werkstoff Schale: Edelstahlguss
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Werkstoffnummer Ablassschraube: 1.4404/316L
- Werkstoffnummer Filter: 1.4404/316L
- Werkstoffnummer Filterträger: 1.4409/CF3M(316L)
- Werkstoffnummer Gehäuse: 1.4409/CF3M(316L)
- Werkstoffnummer Schale: 1.4409/CF3M (316L)
- Betriebs-Medium
Inerte Gase - Druckluft nach ISO 8573-1:2010 [-:4:-]
- Typ
PCRP-44-N14-12-E-R1-M-T19
- Produkt-Art
Filter-Regelventil
- Anschluss
NPT 1/4
- Max. Durchfluss
2020 l/min
- Betriebsdruck (max.)
20 bar
- Betätigung
Regulierschraube mit Konterung
- Gewinde-Maß
1/4 Zoll
- Ausführung
Filter-Regelventil
- Herst.-Teilenr.
8120896
- Baugröße
44
- Betriebsdruck (min.)
1 bar
- Dichtungsmaterial
CR
NBR
VMQ
- Gewicht
720 g
- Medien-Temperatur Bereich
-60 bis 80 °C
- Max. Medien-Temperatur
80 °C
- Min. Medien-Temperatur
-60 °C
- Medium
Druckluft nach ISO 8573-1:2010 [1:4:1]
- QNn-Wert
1750 l/min
- Max. Umgebungstemperatur
80 °C
- Min. Umgebungstemperatur
-60 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2803239 FESTO Filter-Regelventil 8120896 PCRP-44-N14-12-E-R1-M-T19 Dichtungsmaterial CR, NBR, VMQ 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803239 FESTO Filter-Regelventil 8120896 PCRP-44-N14-12-E-R1-M-T19 Dichtungsmaterial CR, NBR, VMQ 1 St.
Beschreibung
Filter-Regelventil PCRP-44-N14-12-E-R1-M-T19 Baugröße=44, Baureihe=P, Betätigungssicherung=Regulierschraube mit Konterung, Einbaulage=senkrecht +/- 5°, Filterfeinheit=40 µm
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
