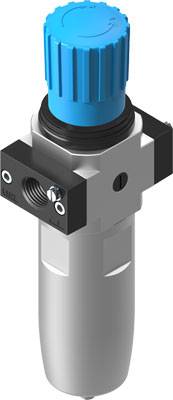

FESTO Filter-Regelventil 5271803 LFR-N1/4-D-16-O-MIDI-T3-EX4 Gehäusematerial Zinkdruckguss 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 140.56 / Stück)
CHF 140.56
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- ATEX-Kategorie Gas: II 2G
- ATEX-Kategorie Staub: II 2D
- Baugröße: Midi
- Baureihe: D
- Befestigungsart: Leitungseinbau - mit Zubehör - wahlweise:
- Betätigungssicherung: Drehknopf mit Arretierung
- Betriebsdruck: 1 - 20 bar
- Betriebsdruck Mpa: 0.1 - 2 MPa
- Betriebsmedium: Inerte Gase - Druckluft nach ISO 8573-1:2010 [-:9:-]
- Druckanzeige: G1/4 vorbereitet
- Druckregelbereich: 0.5 - 16 bar
- Einbaulage: senkrecht +/- 5°
- Ex-Umgebungstemperatur: -40°C <= Ta <= +80°C
- Ex-Zündschutzart Gas: Ex h IIC T6 Gb X
- Ex-Zündschutzart Staub: Ex h IIIC T85°C Db X
- Filterfeinheit: 40 µm
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Kondensatablass: manuell drehend
- Konstruktiver Aufbau: Filterregler ohne Manometer
- Korrosionsbeständigkeitsklasse KBK: 3 - starke Korrosionsbeanspruchung
- Lagertemperatur: -40 - 80 °C
- Luftreinheitsklasse am Ausgang: Druckluft nach ISO 8573-1:2010 [7:8:4] - Inerte Gase
- Max. Druckhysterese: 0.2 bar
- Max. Kondensatmenge: 42 ml
- Mediumstemperatur: -40 - 80 °C
- Normalnenndurchfluss: 1190 l/min
- Pneumatischer Anschluss 1: NPT1/4-18
- Pneumatischer Anschluss 2: NPT1/4-18
- Produktgewicht: 1400 g
- Schalenschutz: integriert als Metallschale
- Umgebungstemperatur: -40 - 80 °C
- Werkstoff Gehäuse: Zink-Druckguss
- Werkstoff Schale: Aluminium-Knetlegierung
- Werkstoffhinweis: RoHS konform
- Betriebs-Medium
Inerte Gase - Druckluft nach ISO 8573-1:2010 [-:9:-]
- Produkt-Art
Filter-Regelventil
- Gehäusematerial
Zinkdruckguss
- Anschluss
NPT1/4-18
- Betriebsdruck (max.)
20 bar
- Betriebstemperatur
-40 °C (min)
- Min. Betriebstemperatur
-40 °C
- Ausführung
Filter-Regelventil
- Herst.-Teilenr.
5271803
- Baugröße
Midi
- Betriebsdruck (min.)
1 bar
- Gewicht
1400 g
- Medien-Temperatur Bereich
-40 bis 80 °C
- Max. Medien-Temperatur
80 °C
- Min. Medien-Temperatur
-40 °C
- Medium
Inerte Gase
- QNn-Wert
1190 l/min
- Max. Umgebungstemperatur
80 °C
- Min. Umgebungstemperatur
-40 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2803192 FESTO Filter-Regelventil 5271803 LFR-N1/4-D-16-O-MIDI-T3-EX4 Gehäusematerial Zinkdruckguss 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803192 FESTO Filter-Regelventil 5271803 LFR-N1/4-D-16-O-MIDI-T3-EX4 Gehäusematerial Zinkdruckguss 1 St.
Beschreibung
Filter-Regelventil LFR-N1/4-D-16-O-MIDI-T3-EX4 Baugröße=Midi, Baureihe=D, Betätigungssicherung=Drehknopf mit Arretierung, Einbaulage=senkrecht +/- 5°, Filterfeinheit=40 µm
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
