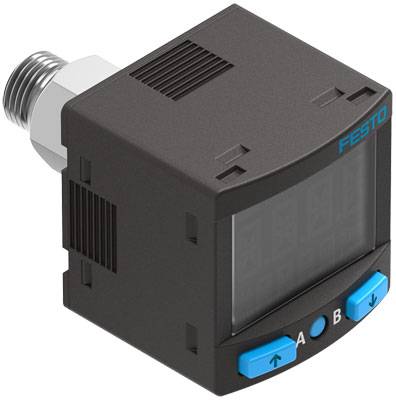

FESTO Drucksensor 1 St. SPAN-B-V1R-G18FPM-PN-L1+2.5S 0 bar bis -1 bar Stecker 1 Öffner, 1 Schließer
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drucksensor
Anschluss
Stecker
Ausführung
Relativdruck
Messbereich (Druck) (max.)
-1 bar
Betriebsspannung max.
30 V/DC
Datenblatt (PDF)
Anzahl
Gesamt (CHF 98.01 / Stück)
CHF 98.01
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anzeigeart: Leucht-LCD
- Befestigungsart: Fronttafeleinbau - mit Wand-/Flächenhalter - mit Gewinde
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4] - Inerte Gase
- Betriebsspannungsbereich DC: 10.8 - 30 V
- Darstellbare Einheiten: MPa - bar - inchHg - kPa - mmHg - psi
- Druckmessbereich Anfangswert: 0 bar
- Druckmessbereich Anfangswert MPa: 0 MPa
- Druckmessbereich Anfangswert psi: 0 psi
- Druckmessbereich Endwert: -1 bar
- Druckmessbereich Endwert MPa: -0.1 MPa
- Druckmessbereich Endwert psi: -14.5 psi
- Einbaulage: beliebig
- Einstellbereich Hysterese: 0 - 90 %
- Einstellbereich Schwellwerte: 0 - 100 %
- Einstellmöglichkeiten: Teach-In - über Display und Tasten
- Elektrischer Anschluss 1, Anschlussart: Stecker
- Elektrischer Anschluss 1, Anschlusstechnik: Anschlussbild L1J
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 4
- Genauigkeit FS: 1.5 %FS
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich
- KC-Zeichen: KC-EMV
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Kurzschlussfestigkeit: ja
- LABS-Konformität: VDMA24364-B1/B2-L
- Manipulationssicherung: PIN-Code
- Max. Ausgangsstrom: 80 mA
- Mediumstemperatur: 0 - 50 °C
- Messgröße: Relativdruck
- Messverfahren: Piezoresistiver Drucksensor
- Pneumatischer Anschluss: Innengewinde G1/8
- Produktgewicht: 21 g
- Schaltausgang: PNP/NPN umschaltbar
- Schaltelementfunktion: Öffner/Schließer umschaltbar
- Schaltfunktion: Fenster-Komparator - Schwellwert-Komparator
- Schutzart: IP40
- Temperaturkoeffizient in ± %FS/K: 0.1 %FS/K
- Überlastbereich: 5 bar
- Überlastdruck: 5 bar
- Überlastdruck psi: 72.5 psi
- Umgebungstemperatur: 0 - 50 °C
- Verpolungsschutz: für alle elektrischen Anschlüsse
- vom Medium berührte Werkstoffe: FPM - PA-verstärkt
- Werkstoff Gehäuse: PA-verstärkt
- Werkstoffhinweis: RoHS konform
- Wiederholgenauigkeit in ± %FS: 0.3 %FS
- Zulassung: RCM Mark
- Produkt-Art
Drucksensor
- Typ
SPAN-B-V1R-G18FPM-PN-L1+2.5S
- Anschluss
Stecker
- Ausführung
Relativdruck
- Ausgänge
PNP
- Ausgangssignal (max.)
80 mA
- Genauigkeit
1.5 %
- Messbereich (Druck) (min.)
0 bar
- Messbereich (Druck) (max.)
-1 bar
- Messbereich (Druck)
0 bar bis -1 bar
- Betriebsspannung min.
10.8 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10.8 - 30 V/DC
- Kontaktart
1 Öffner
1 Schließer
IP40
- Schlauch-Anschluss
G1/8 IG
- Min. Temperatur
0 °C
- Max. Temperatur
50 °C
- Gewicht
21 g
- RoHS-konform
Ja
- Inhalt
1 St.
- Gehäusematerial
PA
- Druckluft-Anschluss
G1/8"
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4] - Inerte Gase
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2801904 FESTO Drucksensor 1 St. SPAN-B-V1R-G18FPM-PN-L1+2.5S 0 bar bis -1 bar Stecker 1 Öffner, 1 Schließer
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801904 FESTO Drucksensor 1 St. SPAN-B-V1R-G18FPM-PN-L1+2.5S 0 bar bis -1 bar Stecker 1 Öffner, 1 Schließer
Beschreibung
Drucksensor SPAN-B-V1R-G18FPM-PN-L1+2.5S Zulassung=RCM Mark, (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-RoHS-RL), KC-Zeichen=KC-EMV, Werkstoffhinweis=RoHS konform, Messgröße=Relativdruck
