Abbildung ähnlich

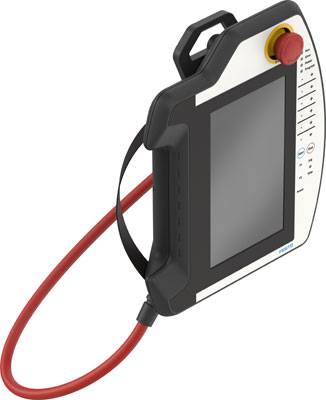

FESTO Bediengerät 8126915 CDSA-D3-RV 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Gesamt (CHF 2'949.95 / Stück)
CHF 3'199.95
-8 %
CHF 2'949.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Abmessungen B x L x H: 212 mm x 251 mm x 73 mm
- Anzahl Funktionstasten: 20
- Anzahl System LEDs: 5
- Anzeige: LCD-Display - mit Hintergrundbeleuchtung
- Anzeigeeigenschaft: Touchscreen
- Anzeigegröße: 7"
- Bedienelemente: Folientastatur - Freigabesteuergerät - Not-Halt-Taster
- Betriebsspannungsbereich DC: 19.2 - 30 V
- Display-Auflösung: WSVGA, 600x1024 Pixel
- Eingangsstrom: <= 5,6 A
- Elektrische Leistungsaufnahme: 12 W
- Ethernet-Schnittstelle, Anschlussart: Dose
- Ethernet-Schnittstelle, Anschlusstechnik: RJ45
- Ethernet-Schnittstelle, Anzahl Pole/Adern: 8
- Ethernet-Schnittstelle, Funktion: Diagnose - Netzwerkverbindung zur SPS - Parametrierung
- Ethernet-Schnittstelle, Protokoll: TCP/IP
- Ethernet-Schnittstelle, Übertragungsgeschwindigkeit: 100 Mbit/s
- Gebrauchskategorie: DC-13, Not-Halt
- Hinweis zur Schutzart: in montiertem Zustand - bei geschlossener USB-Abdeckklappe
- Hinweis zur Strombelastbarkeit bei 40 °C: < 500 mA für Freigabesteuergerät - 10 - 1000 mA an jedem Kontakt für Not-Halt
- IP-Adressvergabe: FCT - DHCP
- KC-Zeichen: KC-EMV
- Lagertemperatur: -20 - 70 °C
- Lebensdauerkennwert B10d, Teilkomponente: 1 Mio. Schaltspiele, Freigabesteuergerät - 0,25 Mio SP, Not-Halt
- Nennbetriebsspannung DC: 24 V
- Nenneinsatzhöhe: <= 2000 m NHN
- Netzausfallüberbrückung: 10 ms
- Produktgewicht: 950 g
- Relative Luftfeuchtigkeit: 5 - 95 %
- Schutzart: IP65
- Schutzklasse: III
- Spannungsversorgung, Anschlussart: Buchsenleiste
- Spannungsversorgung, Anschlusstechnik: Buchsenleiste 12 Pole, 2 Reihen
- Spannungsversorgung, Anzahl Pole/Adern: 12
- Spannungsversorgung, belegte Pole/Adern: 6
- Spannungsversorgung, Funktion: Spannungsversorgung - Not-Halt - Freigabesteuerung
- UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMV - nach UK Vorschriften für Maschinen - nach UK RoHS Vorschriften
- Umgebungstemperatur: 0 - 40 °C
- USB-Schnittstelle, Anschlussbild: 995868
- USB-Schnittstelle, Anschlusstechnik: USB 2.0 Typ A
- Werkstoff Gehäuse: ABS
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Zertifikat ausstellende Stelle: UL E239998
- Zulassung: CCC - RCM Mark - c UL us - Listed (OL)
- Produkt-Art
Bediengerät
- Ausführung
CDSA-D3-RV
- Herst.-Teilenr.
8126915
- Länge
251 mm
- Max. Umgebungstemperatur
+40 °C
- Min. Umgebungstemperatur
0 °C
Dokumente & Downloads
Datenblatt
Datenblatt 2802339 FESTO Bediengerät 8126915 CDSA-D3-RV 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802339 FESTO Bediengerät 8126915 CDSA-D3-RV 1 St.
Beschreibung
Bediengerät CDSA-D3-RV Anzahl Funktionstasten=20, Anzahl System LEDs=5, Anzeige=(* LCD-Display, * mit Hintergrundbeleuchtung), Anzeigeeigenschaft=Touchscreen, Anzeigegröße=7"
