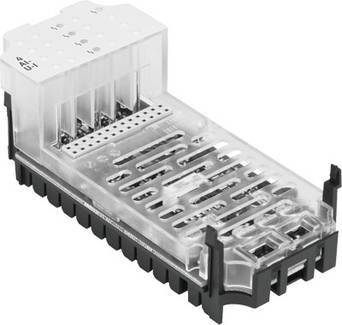

FESTO Analogmodul CPX-4AE-U-I 573710 24 V Gehäusematerial PC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 442.14 / Stück)
CHF 442.14
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Abmessungen B x L x H: (inkl. Verkettungsblock und Anschlusstechnik)
- 50 mm x 107 mm x 50 mm
- Absicherung (Kurzschluss): interne elektronische Sicherung
- Anzahl Eingänge: 4
- Betriebsspannungsbereich DC: 18 ... 30 V
- Datenformat: 15 bit + Vorzeichen
- skalierbar auf 15 bit
- Diagnose: Drahtbruch pro Kanal
- Grenzwertverletzung pro Kanal
- Parametrierfehler
- Über-/Unterlauf
- Überlast Eingang
- Kurzschluss Sensorversorgung
- Eigenstromaufnahme bei Betriebsspannung: Typ. 50 mA
- Gebrauchsfehlergrenze bezogen auf Umgebungstemperaturbereich: +/- 0,3 %
- Grundfehlergrenze bei 25 °C: +/- 0,2 %
- Interne Zykluszeit: 500 µs
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- (im eingebauten Zustand)
- Lagertemperatur: -20 ... 70 °C
- LED Anzeigen: 1 Sammeldiagnose
- 4 Kanaldiagnose
- Max. Leitungslänge: 30 m
- geschirmt
- Nennbetriebsspannung DC: 24 V
- Nennbetriebsspannung DC Lastspannung: 24V +/- 2%
- Parametrierung: Datenformat
- Forcen pro Kanal
- Grenzwertüberwachung/Kanal
- Messwertglättung
- Sensorversorgung aktiv
- Signalbereich pro Kanal
- Verhalten nach Kurzschluss
- Verhalten nach Überlast Eingang
- Überwachung Drahtbruch/Kanal
- Potenzialtrennung Kanal - Interner Bus: ja, ohne Verwendung der internen Sensorversorgung
- Potenzialtrennung Kanal - Kanal: nein
- Produktgewicht: 46 g
- Schutzart: Abhängig vom Anschlussblock
- Sensorart: +/- 10V
- +/- 20mA
- +/- 5V
- 0 - 10 V
- 0 - 20 mA
- 1-5 V
- 4 - 20 mA
- Umgebungstemperatur: -5 ... 50 °C
- Werkstoff Gehäuse: PA-verstärkt
- PC
- Werkstoffhinweis: RoHS konform
- Wiederholgenauigkeit: 0,1 % bei 25 °C
- Produkt-Art
Analogmodul
- Betriebsspannung
24 V
- Gehäusematerial
PC
- Betriebstemperatur
-5 °C (min)
- Min. Betriebstemperatur
-5 °C
- Herst.-Teilenr.
573710
- Gewicht
46 g
- Höhe
50 mm
- Länge
107 mm
- Max. Umgebungstemperatur
+50 °C
- Min. Umgebungstemperatur
-5 °C
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204542 FESTO Analogmodul CPX-4AE-U-I 573710 24 V Gehäusematerial PC
Beschreibung
Analogmodul CPX-4AE-U-I Abmessungen B x L x H=(* (inkl. Verkettungsblock und Anschlusstechnik), * 50 mm x 107 mm x 50 mm), Anzahl Eingänge=4, Diagnose=(* Drahtbruch pro Kanal, * Grenzwertverletzung pro Kanal, * Parametrierfehler, * Über-/Unterlauf, * Überlast Eingang, * Kurzschluss Sensorversorgung), Parametrierung=(* Datenformat, * Forcen pro Kanal, * Grenzwertüberwachung/Kanal, * Messwertglättung, * Sensorversorgung aktiv, * Signalbereich pro Kanal, * Verhalten nach Kurzschluss, * Verhalten nach Überlast Eingang, * Überwachung Drahtbruch/Kanal), LED Anzeigen=(* 1 Sammeldiagnose, * 4 Kanaldiagnose)
