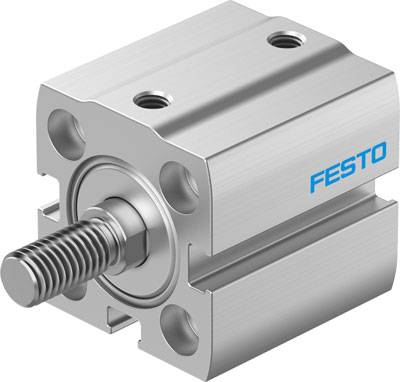

Abbildung ähnlich
FESTO 8091433 ADN-S-20-50-A-P Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Gesamt (CHF 51.95 / Stück)
CHF 51.95
inkl. MwSt.
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aufprallenergie in den Endlagen: 0.14 J
- Befestigungsart: mit Durchgangsbohrung - mit Innengewinde - mit Zubehör - wahlweise:
- Betriebsdruck: 0.6 - 10 bar
- Betriebsdruck Mpa: 0.06 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse bei 0 mm Hub: 11 g
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Gewichtszuschlag pro 10 mm Hub: 26 g
- Grundgewicht bei 0 mm Hub: 51 g
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 50 mm
- Kolben-Durchmesser: 20 mm
- Kolbenstangenende: Außengewinde
- Konstruktiver Aufbau: Kolben - Kolbenstange
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Pneumatischer Anschluss: M5
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 141 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188 N
- Umgebungstemperatur: 0 - 60 °C
- Varianten: einseitige Kolbenstange
- Werkstoff Deckel: Alu-Knetlegierung, eloxiert
- Werkstoff Dynamische Dichtungen: NBR
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoffhinweis: RoHS konform
- Zuschlag bewegte Masse pro 10 mm Hub: 6 g
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Kompaktzylinder
- Hublänge
50 mm
- Min. Betriebsdruck
0.6 bar
- Betriebsdruck (max.)
10 bar
- Durchmesser
20 mm
- Material (Details)
Aluminium. eloxiert
- Min. Gerätetemperatur
0 °C
- Max. Gerätetemperatur
60 °C
- Herst.-Teilenr.
8091433
- Ausführung
Kolben - Kolbenstange
- Baugröße
20
- Betriebsmedium
Druckluft
- Dichtungsmaterial
NBR
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
20 mm
- Kolbenstangen-Material
Stahl hochlegiert
- Kraft (max.)
188 N
- Material
Aluminium-Knetlegierung
- Medium
Druckluft nach ISO 8573-1:2010 [1:4:1]
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2800820 FESTO 8091433 ADN-S-20-50-A-P Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800820 FESTO 8091433 ADN-S-20-50-A-P Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.
Beschreibung
Kompaktzylinder ADN-S-20-50-A-P Hub=50 mm, Kolben-Durchmesser=20 mm, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig, Funktionsweise=doppeltwirkend
