FESTO 574039 ADNGF-40-80-PPS-A Kompaktzylinder Hublänge: 80 mm 1 St.

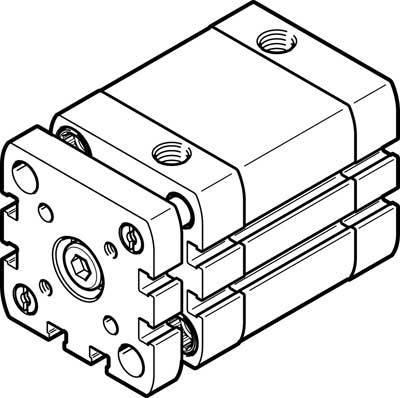

Technische Zeichnung eines rechteckigen pneumatischen Zylinders mit sichtbaren Schrauben- und Anschlussstellen.

Datenblatt (PDF)

Lieferung Fr., 9. Okt.

Anzahl

Stück

Gesamt (CHF 194.22 / Stück)

CHF 213.51

-9 %

CHF 194.22

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kompaktzylinder ADNGF-40-80-PPS-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Kompaktzylinder

Hublänge: 80 mm

Min. Betriebsdruck: 10 bar

Betriebsdruck (max.): 1.4 bar

Material (Details): Deckel: Aluminium

Herst.-Teilenr.: 574039

Ausführung: Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung

Gewicht: 430 g

Dichtungsmaterial: TPE-U(PUR)

Druckluft-Anschluss: G1/8"

Kolben-Durchmesser: 40 mm

Kolbenstangen-Material: Stahl

Kraft (max.): 754 N

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1939863 FESTO 574039 ADNGF-40-80-PPS-A Kompaktzylinder Hublänge: 80 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1939863 FESTO 574039 ADNGF-40-80-PPS-A Kompaktzylinder Hublänge: 80 mm 1 St.

Beschreibung

Kompaktzylinder ADNGF-40-80-PPS-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 811 G
Betriebsdruck: 46113
Werkstoff Dichtungen: TPE-U(PUR)
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: G1/8
Basierend auf Norm: ISO 21287
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Dämpfung: selbsteinstellende pneumatische Endlagendämpfung
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 80 MM
Kolben-Ø: 40 mm
Verdrehsicherung/Führung: Führungsstange mit Joch
Dämpfungslänge: 5 MM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 686 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 754 N
Bewegte Masse: 318 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Aufprallenergie in den Endlagen: 1.7 J
Werkstoff Bundschrauben: Stahl
Werkstoff Endplatte: Aluminium-Knetlegierung, eloxiert
