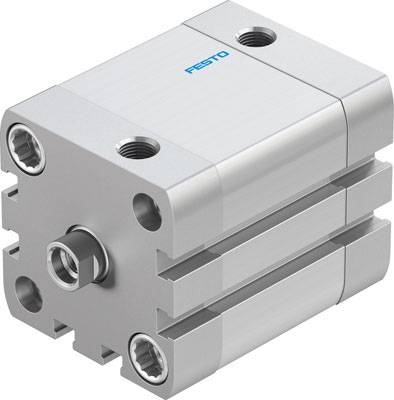

FESTO 536303 ADN-40-25-I-P-A Kompaktzylinder Hublänge: 25 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 90.61 / Stück)
CHF 90.61
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Kompaktzylinder ADN-40-25-I-P-A
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Kompaktzylinder
- Hublänge
25 mm
- Betriebsdruck (max.)
10 bar
- Herst.-Teilenr.
536303
- Ausführung
Kompaktzylinder ADN-40-25-I-P-A nach ISO 21287, für Positionserkennung, mit Innengewinde an der Kolbenstange. Hub=25 mm, Kolben-Durchmesser=40 mm, Kolbenstangengewinde=M8, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig
- Dichtungsmaterial
TPE-U(PUR)
- Druckluft-Anschluss
G1/8"
- Kolbenstangen-Material
Stahl nicht rostend
- Kolbenstangen-Ø
40 mm
- Kraft (max.)
754 N
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1939580 FESTO 536303 ADN-40-25-I-P-A Kompaktzylinder Hublänge: 25 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1939580 FESTO 536303 ADN-40-25-I-P-A Kompaktzylinder Hublänge: 25 mm 1 St.
Beschreibung
Kompaktzylinder ADN-40-25-I-P-ABetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: -20Werkstoff-Hinweis: RoHS konformProduktgewicht: 407 GBefestigungsart: wahlweise:Betriebsdruck: 0.6Symbol: 991217Werkstoff Dichtungen: TPE-U(PUR)Pneumatischer Anschluss: G1/8Entspricht Norm: ISO 21287Werkstoff Deckel: Aluminium-Knetlegierung, eloxiertDämpfung: elastische Dämpfungsringe/-platten beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: 25 MMKolben-Ø: 40 mmKolbenstangengewinde: M8Varianten: einseitige KolbenstangeTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 686 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 754 NBewegte Masse: 75 GWerkstoff Kolbenstange: hochlegierter StahlKolbenstangenende: InnengewindeWerkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiertReinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 5 nach ISO 14644-1Aufprallenergie in den Endlagen: 0.7 JWerkstoff Bundschrauben: Stahl
