Name: FESTO 5138190 ADN-S-50-15-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 15 mm 1 St.
Brand: FESTO
SKU: 2800607
Availability: BackOrder

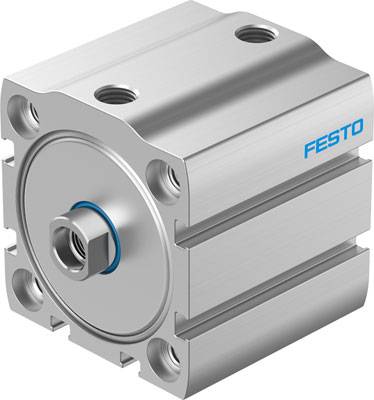

Ein pneumatischer Zylinder von Festo, kompakt und silberfarben, mit mehreren Montagepunkten und blauer Aufschrift 'FESTO' auf der Seite.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 95.95 / Stück)

CHF 95.95

inkl. MwSt.

nur CHF 10.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Aufprallenergie in den Endlagen: 1 J
Befestigungsart: mit Durchgangsbohrung - mit Innengewinde - mit Zubehör - wahlweise:
Betriebsdruck: 0.4 - 10 bar
Betriebsdruck Mpa: 0.04 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub: 104 g
Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Gewichtszuschlag pro 10 mm Hub: 63 g
Grundgewicht bei 0 mm Hub: 324 g
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 15 mm
Kolben-Durchmesser: 50 mm
Kolbenstangenende: Innengewinde
Konstruktiver Aufbau: Kolben - Kolbenstange
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Pneumatischer Anschluss: G1/8
Positionserkennung: für Näherungsschalter
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 1057 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1178 N
Umgebungstemperatur: 0 - 60 °C
Varianten: einseitige Kolbenstange
Werkstoff Deckel: Alu-Knetlegierung, eloxiert
Werkstoff Dynamische Dichtungen: TPE-U(PU)
Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoffhinweis: RoHS konform
Zuschlag bewegte Masse pro 10 mm Hub: 16 g

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Kompaktzylinder

Hublänge: 15 mm

Min. Betriebsdruck: 0.4 bar

Betriebsdruck (max.): 10 bar

Durchmesser: 50 mm

Min. Gerätetemperatur: 0 °C

Max. Gerätetemperatur: 60 °C

Herst.-Teilenr.: 5138190

Ausführung: Kolben - Kolbenstange

Gewicht: 324 g

Baugröße: 50

Betriebsmedium: Druckluft

Dichtungsmaterial: TPE-U(PU)

Druckluft-Anschluss: G1/8"

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 50 mm

Kolbenstangen-Material: Stahl hochlegiert

Kraft (max.): 1178 N

Luftanschluss: G1/8

Medium: Druckluft

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: 0 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant
