FESTO 196378 ESNU-32-50-P-A Rundzylinder Hublänge: 50 mm 1 St.

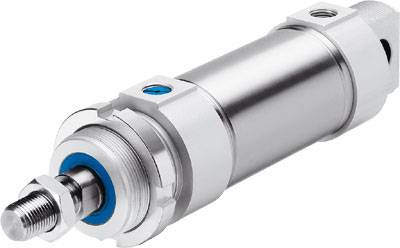

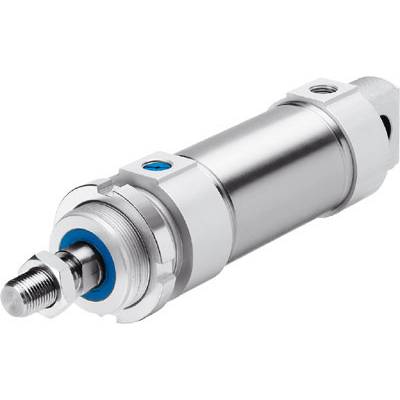

Metallischer pneumatischer Zylinder, zylindrische Form, silberne Oberfläche, Schraube am vorderen Ende. Hauptkomponente in Maschinen.

Datenblatt (PDF)

Lieferung Fr., 16. Okt.

Anzahl

Stück

Gesamt (CHF 77.66 / Stück)

CHF 77.66

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rundzylinder ESNU-32-50-P-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Rundzylinder

Hublänge: 50 mm

Min. Betriebsdruck: 1.2 bar

Betriebsdruck (max.): 10 bar

Material (Details): Deckel: Aluminium-Knetlegierung

Herst.-Teilenr.: 196378

Ausführung: Befestigungsart: mit Zubehör

Gewicht: 448 g

Baugröße: 32

Dichtungsmaterial: NBR
TPE-U(PU)

Druckluft-Anschluss: G1/8"

Kolben-Durchmesser: 32 mm

Kolbenstangen-Material: Stahl

Kolbenstangengewinde: M10 x 1.25

Kraft (max.): 442.2 N

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Einfachwirkend

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1944665 FESTO 196378 ESNU-32-50-P-A Rundzylinder Hublänge: 50 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1944665 FESTO 196378 ESNU-32-50-P-A Rundzylinder Hublänge: 50 mm 1 St.

Beschreibung

Rundzylinder ESNU-32-50-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 448 G
Befestigungsart: mit Zubehör
Betriebsdruck: 46054
Symbol: 991729
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: G1/8
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: drückend
Positionserkennung: für Näherungsschalter
Hub: 50 MM
Kolben-Ø: 32 mm
Kolbenstangengewinde: M10x1,25
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 20 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 442.2 N
Bewegte Masse: 166 G
Gewichtszuschlag pro 10 mm Hub: 15.5 G
Grundgewicht bei 0 mm Hub: 370.5 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Aufprallenergie in den Endlagen: 0.4 J
Bewegte Masse bei 0 mm Hub: 121 G
Zuschlag bewegte Masse pro 10 mm Hub: 9 G
Federrückstellkraft bei eingefahrener Kolbenstange: 20 N
